Конструктивные свойства · Шаг
10.16mm
Клеммные колодки
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Клеммные колодки

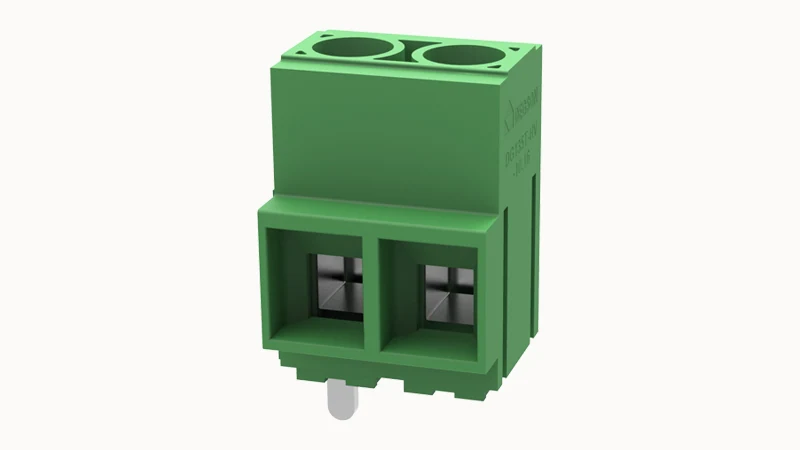

Клеммные колодки DG135T-HV-10.16-02P · 10.16mm · Число контактов: 2
Конструктивные свойства · Шаг: 10.16mm · Конструктивные свойства · Число потенциалов: 2
Поддержка подбора и расчёта цены
- Модель
- DG135T-HV-10.16-02P
- Конструктивные свойства · Шаг
- 10.16mm
- Конструктивные свойства · Число потенциалов
- 2
- Конструктивные свойства · Способ подключения
- Винтовое подключение
- Параметры подключения · Сечение однопроволочного проводника
- 4.0~10mm²
Описание изделия
DG135T-HV-10.16-02P. Клеммные колодки. Шаг: 10.16mm; Число потенциалов: 2; Способ подключения: Винтовое подключение.
Используйте полный код заказа DG135T-HV-10.16-02P и проверьте указанные ниже интерфейс, монтаж и номинальные условия.
Обсудить подбор этого изделияОсобенности изделия
Конструктивные свойства · Число потенциалов
2
Конструктивные свойства · Способ подключения
Винтовое подключение
Параметры подключения · Сечение однопроволочного проводника
4.0~10mm²
IEC Электрические параметры · Номинальный ток
57A
Изображения изделия
Технические характеристики
Идентификация изделия
| заказной номер изготовителя | 10040008433 |
|---|
Конструкция и подключение
| Параметры подключения · Момент затяжки | 1.8N.m |
|---|---|
| Параметры подключения · Длина зачистки | 11mm |
| Конструктивные свойства · Способ подключения | Винтовое подключение |
| Конструктивные свойства · Шаг | 10.16mm |
| Конструктивные свойства · Число потенциалов | 2 |
Электрические параметры и сигналы
| UL Электрические параметры · Номинальное напряжение (B) | 300V |
|---|---|
| IEC Электрические параметры · Номинальное напряжение | 750V |
| IEC Электрические параметры · Номинальный ток | 57A |
| IEC Электрические параметры · Номинальное напряжение (III/2) | 750V |
| IEC Электрические параметры · Номинальное напряжение промышленной частоты (1min) | 3KV |
| Параметры UL · Номинальное напряжение [Группа применения: B] | 300V |
| Параметры UL · Номинальное напряжение [Группа применения: F(III/2)] | 600V |
| Параметры UL · Номинальный ток [Группа применения: B] | 52A |
| Параметры UL · Номинальный ток [Группа применения: F(III/2)] | 52A |
Провода и кабели
| Параметры подключения · Сечение однопроволочного проводника | 4.0~10mm² |
|---|---|
| Параметры подключения · Сечение гибкого проводника | 4.0~10mm² |
Материалы и покрытия
| Данные материалов · Экологические характеристики | Соответствует REACH/RoHS |
|---|---|
| Данные материалов · Материал контактов | Медь |
| Данные материалов · Металлическое покрытие контактной точки | Лужение |
| Данные материалов · Изоляционные материалы | PA66 |
| Данные материалов · Группа изоляционного материала | Ⅲa |
| Данные материалов · Класс горючести | UL94V-0 |
Условия окружающей среды
| Условия окружающей среды · Температура окружающей среды при работе | -40℃~105℃(в зависимости от кривой снижения нагрузки) |
|---|
Другие характеристики
| Указания по обработке · Процесс | Пайка волной/Ручная пайка |
|---|---|
| Параметры подключения · AWG | 20~6AWG |
| Конструктивные свойства · Способ установки | Пайка на плату |
| Конструктивные свойства · Расположение выводов | Два смещённых ряда |
| Конструктивные свойства · Отвёртка | Шлицевой-Крестовая отвёртка |
| Конструктивные свойства · Резьба | M4.5 |
| Конструктивные свойства · Разъёмное исполнение | Нет |
| Конструктивные свойства · Число рядов | 1 |
| Механические испытания · Методика испытаний | UL1059/IEC60998 |
| Параметры UL · Группа применения [Группа применения: B] | B |
| Параметры UL · Группа применения [Группа применения: C] | C |
| Параметры UL · Группа применения [Группа применения: F(III/2)] | F(III/2) |
| Параметры UL · AWG [Группа применения: B] | 20~6AWG |
| Параметры UL · AWG [Группа применения: F(III/2)] | 20~6AWG |
Чертежи и технические файлы
Запрос чертежа DG135T-HV-10.16-02P
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Конструктивные свойства · Шаг: 10.16mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Конструктивные свойства · Число потенциалов: 2. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ подключения используется?
Конструктивные свойства · Способ подключения: Винтовое подключение. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Параметры подключения · Сечение однопроволочного проводника»?
Параметры подключения · Сечение однопроволочного проводника: 4.0~10mm².
