Позиции / контакты
24
Разъём USB Type-C

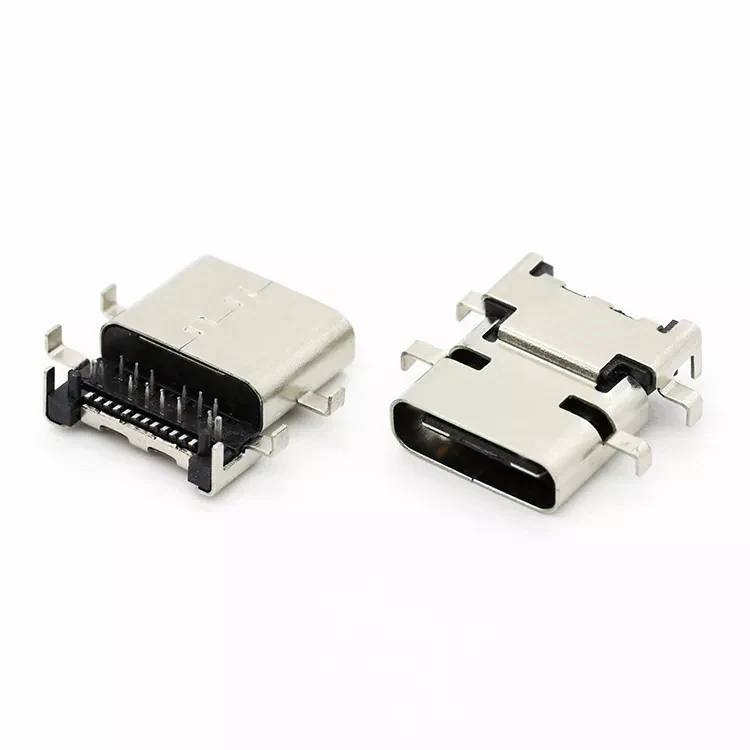

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители ввода-вывода и передачи данных
Разъём USB Type-C · Число контактов: 24 · Усилие разъединения 8N~20N(Начальное)
Диапазон характеристик серии: Позиции / контакты: 24 · Выдерживаемое напряжение: 20V DC/AC(RMS.Макс.)
Поддержка подбора и расчёта цены
- Позиции / контакты
- 24
- Выдерживаемое напряжение
- 20V DC/AC(RMS.Макс.)
- Номинальный ток
- 5A для VBUS Вывод,1.25A для Вывод
- Изолятор
- LCP UL94V-0, Чёрный
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём USB Type-C. Разъём USB Type-C. Параметры исполнений серии: Позиции / контакты: 24; Выдерживаемое напряжение: 20V DC/AC(RMS.Макс.); Номинальный ток: 5A для VBUS Вывод,1.25A для Вывод.
Обсудить подбор этого изделияОсобенности изделия
Выдерживаемое напряжение
20V DC/AC(RMS.Макс.)
Номинальный ток
5A для VBUS Вывод,1.25A для Вывод
Изолятор
LCP UL94V-0, Чёрный
Контакты
Медный сплав, Контакт: Позолота, Никелевый подслой по всей поверхности
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Усилие соединения | 5N~20N |
|---|---|
| Усилие разъединения | 8N~20N(Начальное) |
| Долговечность | 10,000 Циклы |
| Позиции / контакты | 24 |
Электрические параметры и сигналы
| Выдерживаемое напряжение | 20V DC/AC(RMS.Макс.) |
|---|---|
| Номинальный ток | 5A для VBUS Вывод,1.25A для Вывод |
| Контактное сопротивление | 40 Millonhm Макс. |
| Сопротивление изоляции | 100 Megohms Мин.. |
Материалы и покрытия
| Изолятор | LCP UL94V-0, Чёрный |
|---|---|
| Оболочка | Нержавеющая сталь,T=0.20mm |
Условия окружающей среды
| Рабочая температура | -40℃~+ 85℃ |
|---|
Другие характеристики
| Контакты | Медный сплав, Контакт: Позолота, Никелевый подслой по всей поверхности |
|---|---|
| Контакты | Сплав (название материала требует уточнения), Контакт: Позолота, Никелевый подслой по всей поверхности |
Чертежи и технические файлы
Запрос чертежа Разъём USB Type-C
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Сколько позиций или контактов указано?
Позиции / контакты: 24. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какие напряжения и стандарты указаны?
Выдерживаемое напряжение: 20V DC/AC(RMS.Макс.). Учитывайте стандарт, категорию и условия испытания каждого значения.
Какие значения тока и условия указаны?
Номинальный ток: 5A для VBUS Вывод,1.25A для Вывод. Учитывайте стандарт, категорию и условия испытания каждого значения.
Что указано для параметра «Изолятор»?
Изолятор: LCP UL94V-0, Чёрный.
