Шаг
2.0mm
Разъём провод-плата

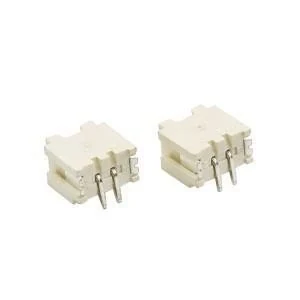

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители провод–плата и провод–провод
Разъём провод-плата · 2.0mm · Число контактов: 2-15p · Материал изолятора PBT/PA6T
Диапазон характеристик серии: Шаг: 2.0mm · Число позиций: 2-15p
Поддержка подбора и расчёта цены
- Шаг
- 2.0mm
- Число позиций
- 2-15p
- Тип монтажа
- SMT
- Допустимый калибр провода
- #24-30
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём провод-плата. Разъём провод-плата. Параметры исполнений серии: Шаг: 2.0mm; Число позиций: 2-15p; Тип монтажа: SMT.
Обсудить подбор этого изделияОсобенности изделия
Число позиций
2-15p
Тип монтажа
SMT
Допустимый калибр провода
#24-30
Номинальный ток
2.0A AC
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 2.0mm |
|---|---|
| Тип монтажа | SMT |
| Число позиций | 2-15p |
| Усилие вставки | 20gf/Вывод Мин. |
| Тип контактов | Гнездовой |
| Число циклов соединения | 5000 Циклы Мин. |
Электрические параметры и сигналы
| Сопротивление изоляции | 1000MΩ Мин. |
|---|---|
| Номинальный ток | 2.0A AC |
| Номинальное напряжение | 250V AC/DC |
| Контактное сопротивление | 20m ohms Макс. |
| Сопротивление изоляции | 100m ohms Мин. |
| Выдерживаемое напряжение | 800V/1min AC |
Провода и кабели
| Допустимый калибр провода | #24-30 |
|---|
Материалы и покрытия
| Материал изолятора | PBT/PA6T |
|---|---|
| Корпус | 6T UL94V-0 |
Условия окружающей среды
| Рабочая температура | -40~+105℃ |
|---|---|
| Температура обработки | 260±5℃ для 10 с |
| Рабочая температура | -25℃ до +85℃ |
Другие характеристики
| Контакт | Лужёная латунь |
|---|
Чертежи и технические файлы
Запрос чертежа Разъём провод-плата
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.0mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Число позиций: 2-15p. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Тип монтажа: SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Допустимый калибр провода»?
Допустимый калибр провода: #24-30.
