التباعد
0.5 mm
موصل FPC / FFC

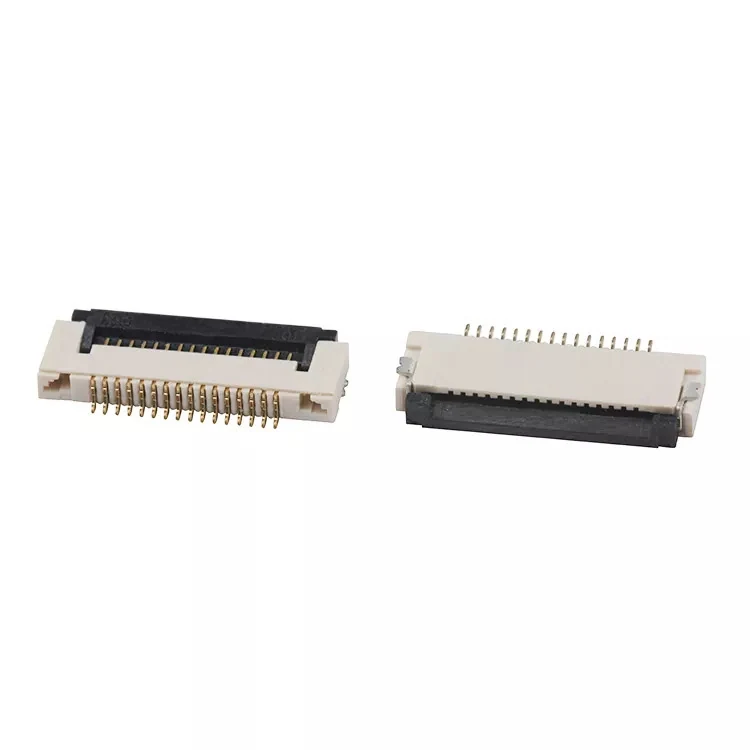

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل FPC / FFC · 0.5 mm · زاوية قائمة
نطاق مواصفات السلسلة: التباعد: 0.5 mm · اتجاه التركيب: زاوية قائمة
دعم التسعير والاختيار
- التباعد
- 0.5 mm
- اتجاه التركيب
- زاوية قائمة
- العازل
- لدائن حرارية عالي الحرارة. UL94V-O
- الجهد الاسمي
- 100V AC(rms)/DC
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل FPC / FFC. موصل FPC / FFC. معلمات تكوينات السلسلة: التباعد: 0.5 mm؛ اتجاه التركيب: زاوية قائمة؛ العازل: لدائن حرارية عالي الحرارة. UL94V-O.
مناقشة متطلبات هذا المنتجميزات المنتج
اتجاه التركيب
زاوية قائمة
العازل
لدائن حرارية عالي الحرارة. UL94V-O
الجهد الاسمي
100V AC(rms)/DC
مقاومة التلامس
≤20M Ohm الأقصى(أولي)
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| المتانة | 10000دورات |
|---|---|
| التباعد | 0.5 mm |
| اتجاه التركيب | زاوية قائمة |
الكهرباء والإشارات
| الجهد الاسمي | 100V AC(rms)/DC |
|---|---|
| مقاومة التلامس | ≤20M Ohm الأقصى(أولي) |
| التيار المقنن | 1A AC(rms)/DC |
| جهد التحمل | 500V AC/rms |
| مقاومة العزل | 500 M Ohm الأدنى |
| جهد التحمل | 500V AC/rms |
| مقاومة العزل | 500 MΩ الأدنى |
المواد والطلاء
| العازل | لدائن حرارية عالي الحرارة. UL94V-O |
|---|
الظروف البيئية
| درجة حرارة التشغيل | -20°C~+85°C |
|---|
مواصفات أخرى
| نقطة تلامس | سبيكة نحاس |
|---|
الرسومات والملفات الفنية
طلب رسم موصل FPC / FFC
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 0.5 mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
ما طريقة التركيب المستخدمة؟
اتجاه التركيب: زاوية قائمة. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «العازل»؟
العازل: لدائن حرارية عالي الحرارة. UL94V-O.
ما قيم الجهد والمعايير المطبقة؟
الجهد الاسمي: 100V AC(rms)/DC; جهد التحمل: 500V AC/rms; جهد التحمل: 500V AC/rms. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
