تباعد نقاط التلامس
1.27mm / 0.050 بوصة
موصل صف دبابيس ذكر
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس ذكر · 1.27mm / 0.050 بوصة · عدد نقاط التلامس: 06~80 أطراف
نطاق مواصفات السلسلة: تباعد نقاط التلامس: 1.27mm / 0.050 بوصة · طرف: 06~80 أطراف
دعم التسعير والاختيار
- تباعد نقاط التلامس
- 1.27mm / 0.050 بوصة
- طرف
- 06~80 أطراف
- تركيب
- PCB تركيب; نمط التركيب يحتاج إلى تأكيد بواسطة نهائي رسم
- الهيكل
- PBT UL94V-0 / PA6T
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس ذكر. موصل صف دبابيس ذكر. معلمات تكوينات السلسلة: تباعد نقاط التلامس: 1.27mm / 0.050 بوصة؛ طرف: 06~80 أطراف؛ تركيب: PCB تركيب; نمط التركيب يحتاج إلى تأكيد بواسطة نهائي رسم.
مناقشة متطلبات هذا المنتجميزات المنتج
طرف
06~80 أطراف
تركيب
PCB تركيب; نمط التركيب يحتاج إلى تأكيد بواسطة نهائي رسم
الهيكل
PBT UL94V-0 / PA6T
طلاء نقاط التلامس
طلاء ذهبي رقيق انتقائي

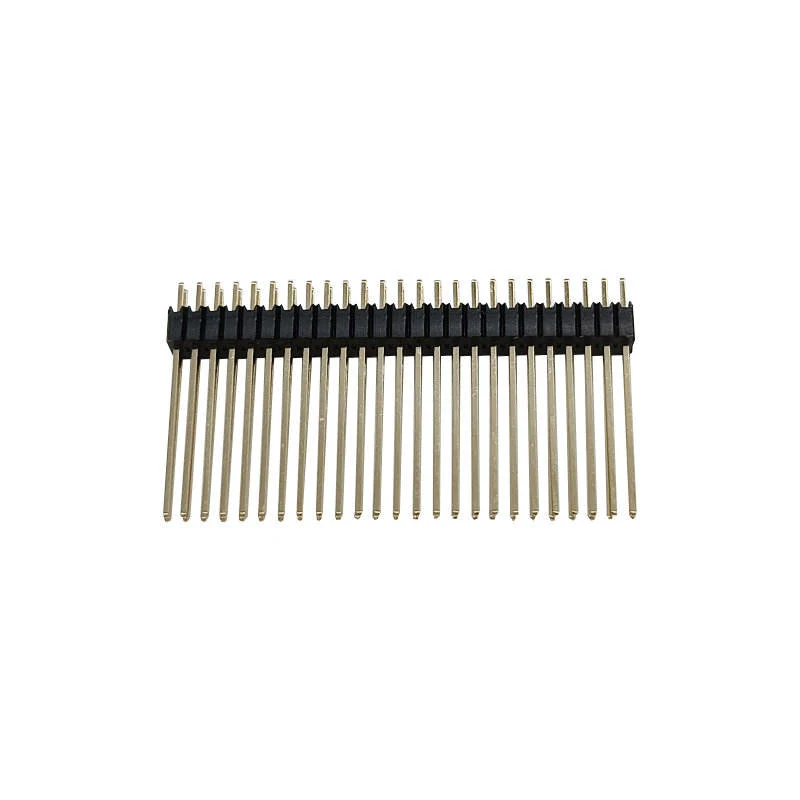

صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طرف | 06~80 أطراف |
|---|---|
| عدد المواضع | 2×25P / 50 أطراف |
| تباعد نقاط التلامس | 1.27mm / 0.050 بوصة |
| جنس الموصل | ذكر |
| تركيب | PCB تركيب; نمط التركيب يحتاج إلى تأكيد بواسطة نهائي رسم |
المواد والطلاء
| الهيكل | PBT UL94V-0 / PA6T |
|---|---|
| طلاء نقاط التلامس | طلاء ذهبي رقيق انتقائي |
| مادة نقاط التلامس | نحاس / سبيكة نحاس |
| طلاء نقاط التلامس | مطلي بالذهب |
| العازل | هندسي لدائن حرارية; دقيق راتنج الدرجة يحتاج إلى تأكيد |
| اللون | عادةً أسود; يُؤكد بالمقارنة مع الإنتاج المواصفة |
مواصفات أخرى
| نوع الواجهة | SMD |
|---|---|
| نوع المنتج | ممتد طرف موصل صف أطراف موصل / ذكر طرف موصل صف أطراف |
| طراز الموصل | صفان |
| ترتيب نقاط التلامس | 2 صفوف × 25 نقاط التلامس |
| ترتيب السنون | ممتد طرف |
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس ذكر
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
تباعد نقاط التلامس: 1.27mm / 0.050 بوصة. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
طرف: 06~80 أطراف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
تركيب: PCB تركيب; نمط التركيب يحتاج إلى تأكيد بواسطة نهائي رسم. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «الهيكل»؟
الهيكل: PBT UL94V-0 / PA6T.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
