التباعد
2.54 mm (0.100 بوصة)

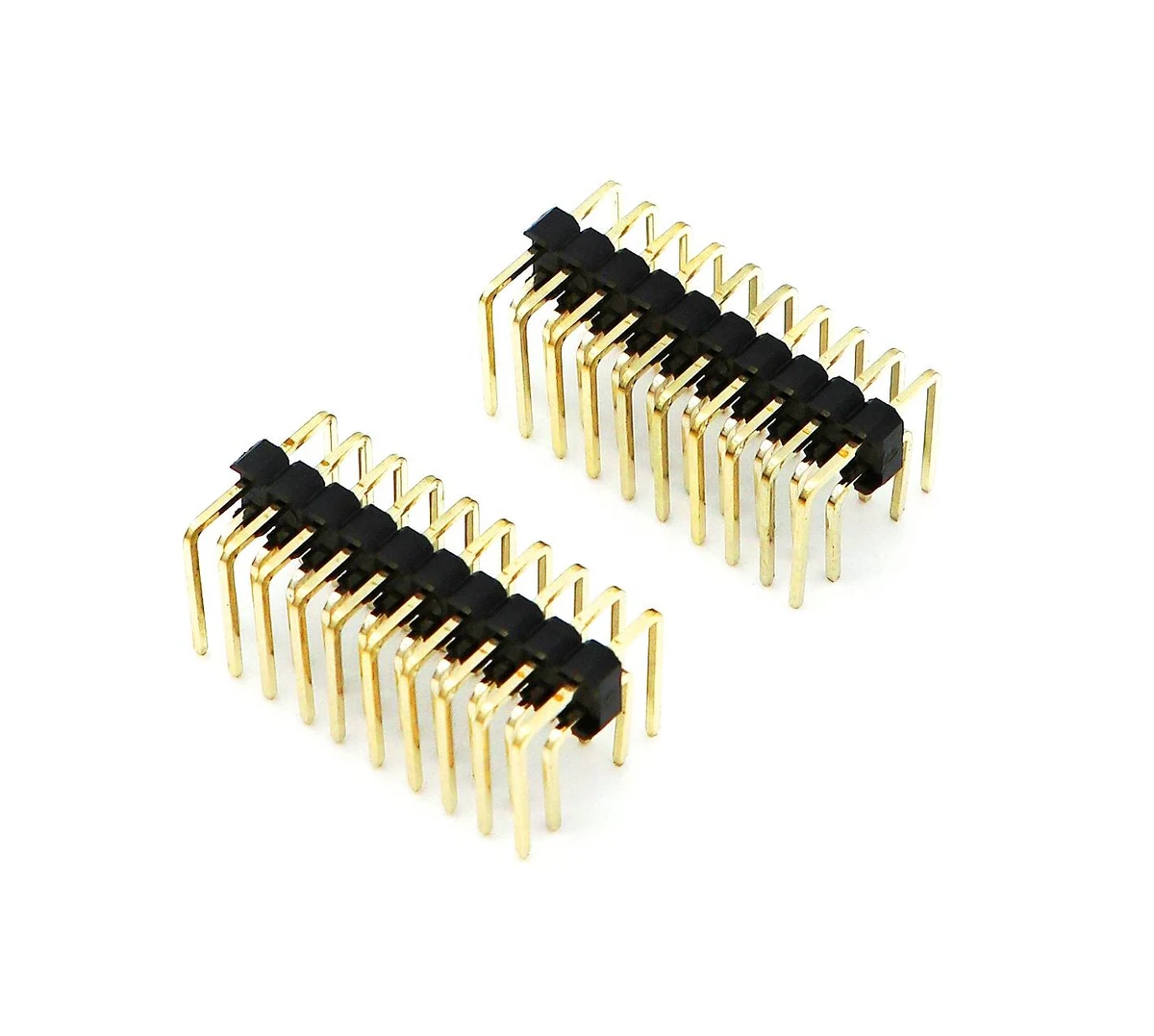

موصل صف دبابيس ذكر
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس ذكر · 2.54 mm (0.100 بوصة) · عدد نقاط التلامس: 06~80 أطراف
نطاق مواصفات السلسلة: التباعد: 2.54 mm (0.100 بوصة) · طرف: 06~80 أطراف
دعم التسعير والاختيار
- التباعد
- 2.54 mm (0.100 بوصة)
- طرف
- 06~80 أطراف
- نوع التركيب
- عبر الثقب PCB تركيب
- الهيكل
- PBT UL94V-0 / PA6T
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس ذكر. موصل صف دبابيس ذكر. معلمات تكوينات السلسلة: التباعد: 2.54 mm (0.100 بوصة)؛ طرف: 06~80 أطراف؛ نوع التركيب: عبر الثقب PCB تركيب.
مناقشة متطلبات هذا المنتجميزات المنتج
طرف
06~80 أطراف
نوع التركيب
عبر الثقب PCB تركيب
الهيكل
PBT UL94V-0 / PA6T
طلاء نقاط التلامس
طلاء ذهبي رقيق انتقائي
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طرف | 06~80 أطراف |
|---|---|
| التباعد | 2.54 mm (0.100 بوصة) |
| أبعاد السن | SQ0.64 mm مربع طرف |
| ارتفاع العازل | H2.5 mm |
| نطاق عدد السنون | 2 1P ~ 2 40P |
| نوع التركيب | عبر الثقب PCB تركيب |
| عدد دورات الاقتران | 500 دورات (مطلي بالذهب الإصدار) |
الكهرباء والإشارات
| التيار المقنن | 3A لكل طرف |
|---|---|
| الجهد المقنن | AC 250V |
| مقاومة التلامس | ≤20 mΩ (أولي) |
| مقاومة العزل | ≥1000 MΩ |
| جهد التحمل | AC 1000V, 1 دقيقة |
المواد والطلاء
| الهيكل | PBT UL94V-0 / PA6T |
|---|---|
| طلاء نقاط التلامس | طلاء ذهبي رقيق انتقائي |
| لون الهيكل | أسود |
| مادة نقاط التلامس | نحاس أصفر سبيكة |
| مادة العازل | نايلون, UL94V-0 مثبط للهب |
| خيارات الطلاء | مطلي بالقصدير / طلاء ذهبي رقيق / انتقائي ذهب فوق النيكل |
الظروف البيئية
| درجة حرارة التشغيل | -40 ℃ ~ +105 ℃ |
|---|
مواصفات أخرى
| نوع الواجهة | SMD |
|---|---|
| نوع المنتج | صفان زاوية قائمة ذكر طرف موصل صف أطراف |
| اتجاه الاقتران | أفقي 90° زاوية قائمة |
| شروط اللحام الموجي | 260 ℃, الأقصى 10 ثوانٍ |
| لحام يدوي | 350 ℃, الأقصى 3 ثوانٍ لكل طرف |
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس ذكر
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 2.54 mm (0.100 بوصة). يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
طرف: 06~80 أطراف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: عبر الثقب PCB تركيب. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «الهيكل»؟
الهيكل: PBT UL94V-0 / PA6T.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
