التباعد
2.54 mm (الاقتران التباعد إلى أنثى موصل صف أطراف)
موصل صف دبابيس ذكر
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس ذكر · عدد نقاط التلامس: 06~80 أطراف · الجهد المقنن 250 V AC (DS1021-13)
نطاق مواصفات السلسلة: التباعد: 2.54 mm (الاقتران التباعد إلى أنثى موصل صف أطراف) · طرف: 06~80 أطراف
دعم التسعير والاختيار
- التباعد
- 2.54 mm (الاقتران التباعد إلى أنثى موصل صف أطراف)
- طرف
- 06~80 أطراف
- الهيكل
- PBT UL94V-0 / PA6T
- طلاء نقاط التلامس
- طلاء ذهبي رقيق انتقائي
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس ذكر. موصل صف دبابيس ذكر. معلمات تكوينات السلسلة: التباعد: 2.54 mm (الاقتران التباعد إلى أنثى موصل صف أطراف)؛ طرف: 06~80 أطراف؛ الهيكل: PBT UL94V-0 / PA6T.
مناقشة متطلبات هذا المنتجميزات المنتج
طرف
06~80 أطراف
الهيكل
PBT UL94V-0 / PA6T
طلاء نقاط التلامس
طلاء ذهبي رقيق انتقائي
نوع الواجهة
SMD

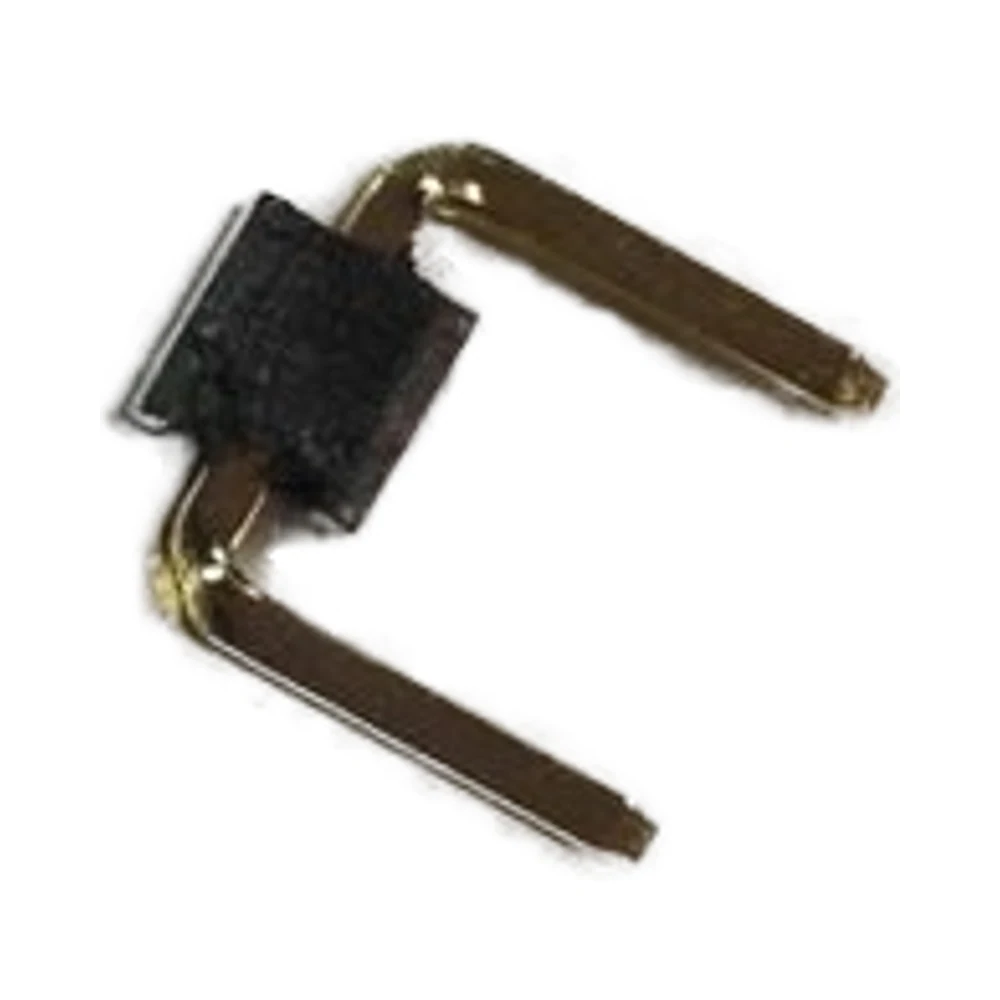

صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طرف | 06~80 أطراف |
|---|---|
| التباعد | 2.54 mm (الاقتران التباعد إلى أنثى موصل صف أطراف) |
| ارتفاع العازل | 2.5 mm (افتراضي) / 5.0 mm (نمط أطراف «حريش»، مواصفة /) |
| عدد دورات الاقتران | ≥ 100 (طلاء ذهبي رقيق) / 300 ( ذهب الفئة) |
الكهرباء والإشارات
| التيار المقنن | 3.0 A لكل طرف ( DS1021-13) |
|---|---|
| الجهد المقنن | 250 V AC (DS1021-13) |
| مقاومة التلامس | ≤ 20 mΩ (DS1021-13) / 30 mΩ |
| مقاومة العزل | ≥ 1000 MΩ @ 500 V DC |
| جهد التحمل | 600 V AC/الأدنى (DS1021-13) / 1000 V |
المواد والطلاء
| الهيكل | PBT UL94V-0 / PA6T |
|---|---|
| طلاء نقاط التلامس | طلاء ذهبي رقيق انتقائي |
| الطلاء | طلاء ذهبي رقيق 0.05µm فوق 50µ" Ni / 1µ" / 30µ" / قصدير مطفي على كامل السطح |
| العازل | PBT+30%GF أسود UL94 V-0 (افتراضي) / LCP / PA6T |
مواصفات أخرى
| نوع الواجهة | SMD |
|---|---|
| الاتجاه | مستقيم THT, قوس على شكل U على أعلى |
| شكل السن | مربع Ø0.64 mm نحاس أصفر C2680 (مشكّل بالكبس + مطوي U) |
| عملية اللحام | موجة 260℃/5s (PBT) / 260℃/10s (LCP) |
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس ذكر
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 2.54 mm (الاقتران التباعد إلى أنثى موصل صف أطراف). يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
طرف: 06~80 أطراف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما القيمة المحددة للمعلمة «الهيكل»؟
الهيكل: PBT UL94V-0 / PA6T.
ما القيمة المحددة للمعلمة «طلاء نقاط التلامس»؟
طلاء نقاط التلامس: طلاء ذهبي رقيق انتقائي.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
