التباعد
2.54mm

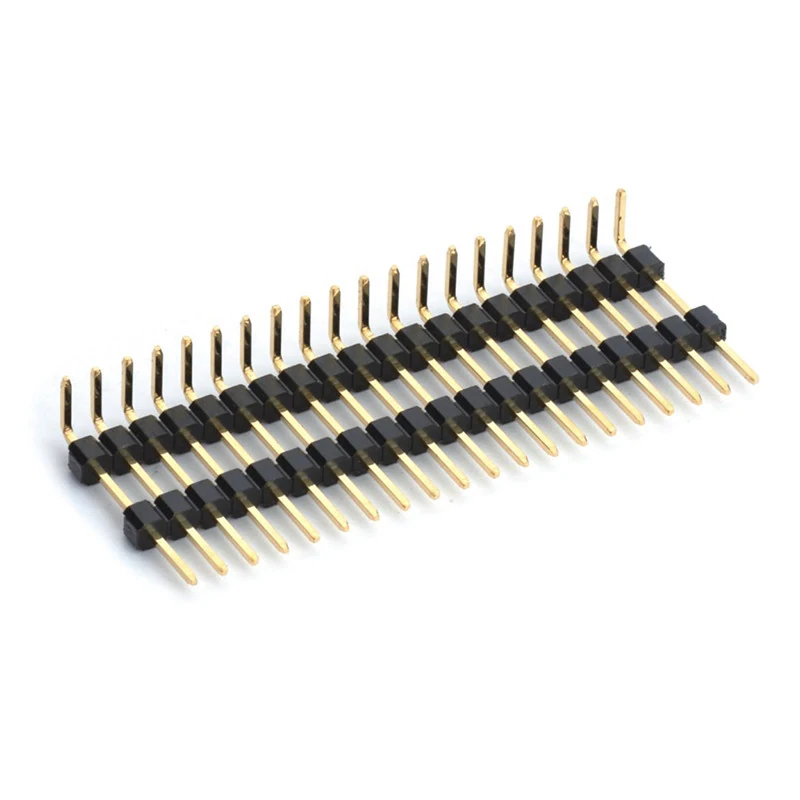

موصل صف دبابيس ذكر
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس ذكر · 2.54mm · عدد نقاط التلامس: 2-50p
نطاق مواصفات السلسلة: التباعد: 2.54mm · عدد المواضع: 2-50p
دعم التسعير والاختيار
- التباعد
- 2.54mm
- عدد المواضع
- 2-50p
- نوع التركيب
- SMT
- الهيكل
- بوليستر(UL94V-0)
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس ذكر. موصل صف دبابيس ذكر. معلمات تكوينات السلسلة: التباعد: 2.54mm؛ عدد المواضع: 2-50p؛ نوع التركيب: SMT.
مناقشة متطلبات هذا المنتجميزات المنتج
عدد المواضع
2-50p
نوع التركيب
SMT
الهيكل
بوليستر(UL94V-0)
التيار المقنن
1.5Amp
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| التباعد | 2.54mm |
|---|---|
| نوع التركيب | SMT |
| عدد المواضع | 2-50p |
| قوة الإدخال | 20gf/طرف الأدنى |
| جنس الموصل | أنثى |
| عدد دورات الاقتران | 5000 دورات الأدنى |
الكهرباء والإشارات
| التيار المقنن | 1.5Amp |
|---|---|
| مقاومة التلامس | 20m Ohms الأقصى |
| الجهد المقنن | AC 500V |
| التيار المقنن | 1.5A AC |
| الجهد المقنن | 500V AC |
| مقاومة التلامس | 20 ohms الأقصى |
| مقاومة العزل | 1000m ohms الأدنى |
| جهد التحمل | 1000V/1min AC |
المواد والطلاء
| الهيكل | بوليستر(UL94V-0) |
|---|---|
| طلاء نقاط التلامس | Au فوق 50U 260℃ لكل 5s |
الظروف البيئية
| درجة حرارة التشغيل | -40℃ إلى +105℃ |
|---|
مواصفات أخرى
| نقطة تلامس | برونز فوسفوري |
|---|
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس ذكر
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 2.54mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد المواضع: 2-50p. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: SMT. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «الهيكل»؟
الهيكل: بوليستر(UL94V-0).
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
