مواضع
16طرف
موصل USB Type-C
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات الإدخال والإخراج والبيانات

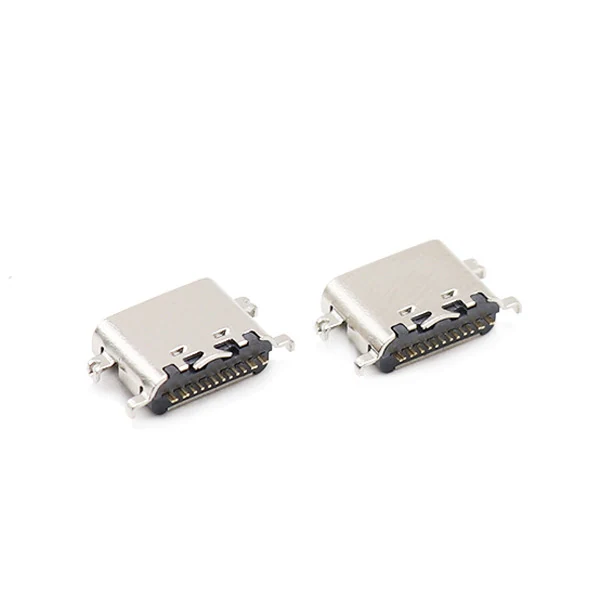

موصل USB Type-C TYPE16-N1N1-CB080-A · عدد نقاط التلامس: 16طرف · SMT
نطاق مواصفات السلسلة: مواضع: 16طرف · نوع التركيب: SMT
دعم التسعير والاختيار
- الطراز
- TYPE16-N1N1-CB080-A
- مواضع
- 16طرف
- نوع التركيب
- SMT
- الجهد المقنن
- 30V الأقصى
- التيار المقنن
- 3.0A AC الأقصى
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
TYPE16-N1N1-CB080-A. موصل USB Type-C. معلمات تكوينات السلسلة: مواضع: 16طرف؛ نوع التركيب: SMT؛ الجهد المقنن: 30V الأقصى.
استخدم رمز الطلب الكامل TYPE16-N1N1-CB080-A وراجع شروط الواجهة والتركيب والقيم المقننة أدناه.
مناقشة متطلبات هذا المنتجميزات المنتج
نوع التركيب
SMT
الجهد المقنن
30V الأقصى
التيار المقنن
3.0A AC الأقصى
الهيكل
UL94 V-0
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| مواضع | 16طرف |
|---|---|
| نوع التركيب | SMT |
| عدد المواضع | 16p |
| قوة الإدخال | 5-20 N |
| جنس الموصل | أنثى |
| عدد دورات الاقتران | 10000 دورات الأدنى |
الكهرباء والإشارات
| التيار المقنن | 3.0A AC الأقصى |
|---|---|
| الجهد المقنن | 30V الأقصى |
| مقاومة التلامس | 40m/طرف Ohms الأقصى |
| مقاومة العزل | 100mohms الأدنى 100V DC |
| جهد التحمل | 100V AC |
المواد والطلاء
| الهيكل | UL94 V-0 |
|---|
الظروف البيئية
| درجة حرارة التشغيل | -40℃ إلى +85℃ |
|---|
مواصفات أخرى
| نقطة تلامس | سبيكة نحاس |
|---|
الرسومات والملفات الفنية
طلب رسم TYPE16-N1N1-CB080-A
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
كم عدد المواضع أو نقاط التلامس المحددة؟
مواضع: 16طرف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: SMT. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما قيم الجهد والمعايير المطبقة؟
الجهد المقنن: 30V الأقصى; جهد التحمل: 100V AC. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
ما قيم التيار والشروط المطبقة؟
التيار المقنن: 3.0A AC الأقصى. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
