خيارات التباعد
1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm
موصل سلك إلى لوحة
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات الأسلاك
موصل سلك إلى لوحة · عدد نقاط التلامس: 2-20 مواضع, صف واحد
نطاق مواصفات السلسلة: خيارات التباعد: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm · عدد الأطراف: 2-20 مواضع, صف واحد
دعم التسعير والاختيار
- خيارات التباعد
- 1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm
- عدد الأطراف
- 2-20 مواضع, صف واحد
- نوع التركيب
- عمودي (مستقيم 180°), زاوية قائمة (R/A 90°), THT عبر الثقب
- مقياس السلك المتوافق
- AWG#30-#22 (يعتمد على التباعد متغير)
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل سلك إلى لوحة. موصل سلك إلى لوحة. معلمات تكوينات السلسلة: خيارات التباعد: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm؛ عدد الأطراف: 2-20 مواضع, صف واحد؛ نوع التركيب: عمودي (مستقيم 180°), زاوية قائمة (R/A 90°), THT عبر الثقب.
مناقشة متطلبات هذا المنتجميزات المنتج
عدد الأطراف
2-20 مواضع, صف واحد
نوع التركيب
عمودي (مستقيم 180°), زاوية قائمة (R/A 90°), THT عبر الثقب
مقياس السلك المتوافق
AWG#30-#22 (يعتمد على التباعد متغير)
طريقة الإنهاء
لحام

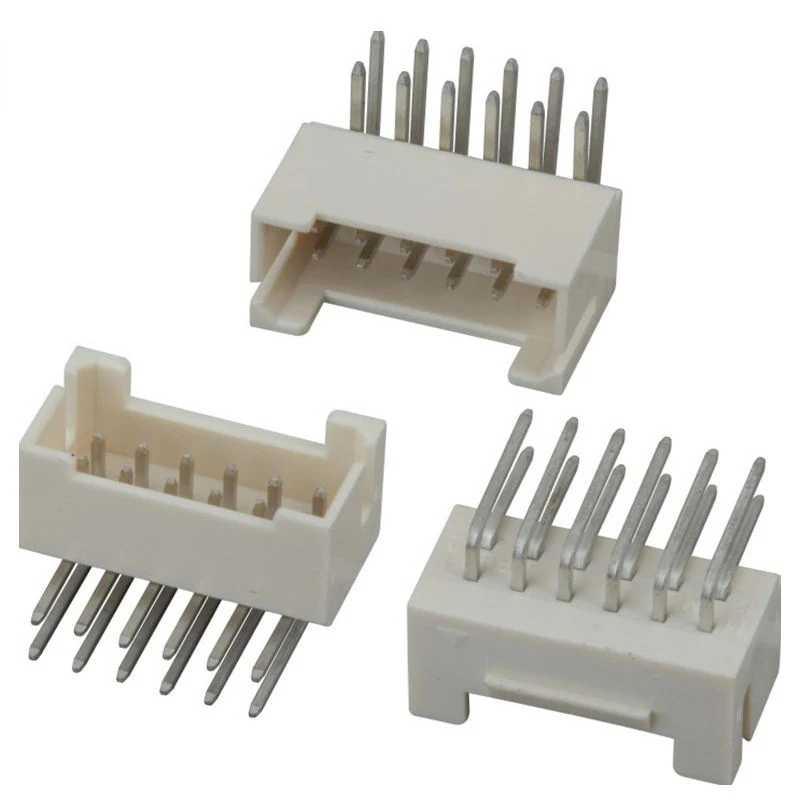

صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| المتانة | مرتفع |
|---|---|
| طريقة الإنهاء | لحام |
| خيارات التباعد | 1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm |
| عدد الأطراف | 2-20 مواضع, صف واحد |
| نوع التركيب | عمودي (مستقيم 180°), زاوية قائمة (R/A 90°), THT عبر الثقب |
| عدد دورات الاقتران | الحد الأدنى 300 دورات |
| بنية القفل | احتكاك قفل محكم |
الكهرباء والإشارات
| التيار الاسمي لكل تلامس | 1.0A-3.0A خاضع لـ التباعد متغير; خفض التصنيف عند مرتفع درجة حرارة المحيط |
|---|---|
| الجهد المقنن | 250V AC/DC |
| مقاومة التلامس الأولية | ≤10 mΩ |
| مقاومة العزل | ≥1000 MΩ |
| جهد التحمل | 1000V AC / 1 دقيقة, دون انهيار عازل |
الأسلاك والكابلات
| مقياس السلك المتوافق | AWG#30-#22 (يعتمد على التباعد متغير) |
|---|
المواد والطلاء
| الطلاء | طلاء القصدير |
|---|---|
| مادة نقاط التلامس | برونز فوسفوري |
| طلاء نقاط التلامس | قصدير مطفي مطلي المعيار; طلاء ذهبي رقيق اختياري |
| الغلاف العازل | PA66, UL94-V-0 تصنيف مقاومة اللهب |
الظروف البيئية
| نطاق درجات الحرارة | -40 إلى 85 °C |
|---|---|
| درجة حرارة التشغيل | -25℃ ~ +85℃ (بما في ذلك التيار-ارتفاع درجة الحرارة) |
مواصفات أخرى
| نوع التوصيل | تثبيت بالكبس |
|---|---|
| نقطة تلامس | نحاس أصفر بطلاء ذهبي بسماكة تتجاوز 50U |
| عملية اللحام | لحام موجي لـ THT رؤوس سنون; المعيار عبر الثقب اللحام |
| درجة حرارة اللحام ومدته | 260 °C الأقصى, ≤5 ثوانٍ طرف غمر |
الرسومات والملفات الفنية
طلب رسم موصل سلك إلى لوحة
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
خيارات التباعد: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد الأطراف: 2-20 مواضع, صف واحد. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: عمودي (مستقيم 180°), زاوية قائمة (R/A 90°), THT عبر الثقب. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «مقياس السلك المتوافق»؟
مقياس السلك المتوافق: AWG#30-#22 (يعتمد على التباعد متغير).
