التباعد
3.70 mm
موصل سلك إلى لوحة

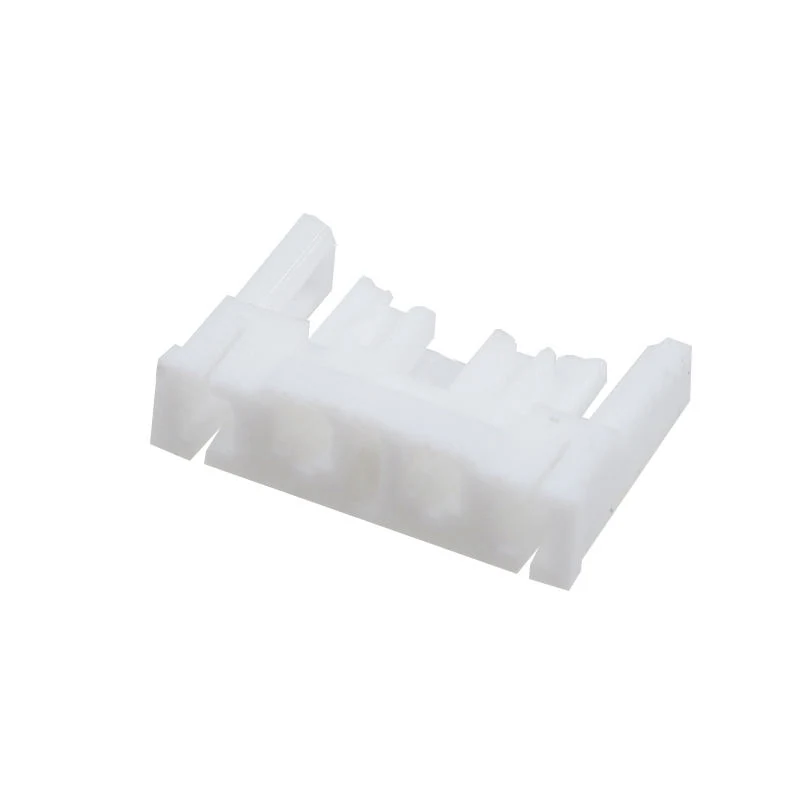

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات الأسلاك
موصل سلك إلى لوحة · 3.70 mm
نطاق مواصفات السلسلة: التباعد: 3.70 mm · طريقة الإنهاء: لحام
دعم التسعير والاختيار
- التباعد
- 3.70 mm
- طريقة الإنهاء
- لحام
- التيار المقنن
- 5A الأقصى لكل دائرة
- نوع التوصيل
- تثبيت بالكبس
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل سلك إلى لوحة. موصل سلك إلى لوحة. معلمات تكوينات السلسلة: التباعد: 3.70 mm؛ طريقة الإنهاء: لحام؛ التيار المقنن: 5A الأقصى لكل دائرة.
مناقشة متطلبات هذا المنتجميزات المنتج
طريقة الإنهاء
لحام
التيار المقنن
5A الأقصى لكل دائرة
نوع التوصيل
تثبيت بالكبس
نطاق درجات الحرارة
-40 إلى 85 °C
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| المتانة | مرتفع |
|---|---|
| طريقة الإنهاء | لحام |
| عدد دورات الاقتران | ≥30 دورات |
| القفل | إيجابي مزلاج, مقاوم للانفصال |
| التباعد | 3.70 mm |
الكهرباء والإشارات
| التيار المقنن | 5A الأقصى لكل دائرة |
|---|---|
| جهد التحمل | 1500V AC/دقيقة |
| مقاومة العزل | ≥1000MΩ |
| مقاومة التلامس | ≤20mΩ |
المواد والطلاء
| الطلاء | طلاء القصدير |
|---|
الظروف البيئية
| نطاق درجات الحرارة | -40 إلى 85 °C |
|---|
مواصفات أخرى
| نوع التوصيل | تثبيت بالكبس |
|---|---|
| نقطة تلامس | نحاس أصفر بطلاء ذهبي بسماكة تتجاوز 50U |
الرسومات والملفات الفنية
طلب رسم موصل سلك إلى لوحة
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 3.70 mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
ما طريقة إنهاء التوصيل المستخدمة؟
طريقة الإنهاء: لحام. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما قيم التيار والشروط المطبقة؟
التيار المقنن: 5A الأقصى لكل دائرة. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
ما القيمة المحددة للمعلمة «نوع التوصيل»؟
نوع التوصيل: تثبيت بالكبس.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
