Paso
3.96mm
Conector hembra de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector hembra de pines · 3.96mm · Orificio pasante
Rango de especificaciones de la serie: Paso: 3.96mm · Tipo de montaje: Orificio pasante
Asistencia en selección y presupuesto
- Paso
- 3.96mm
- Tipo de montaje
- Orificio pasante
- Terminación
- Soldadura
- Material de los contactos
- Aleación (nombre del material por confirmar)
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector hembra de pines. Conector hembra de pines. Parámetros de la serie: Paso: 3.96mm; Tipo de montaje: Orificio pasante; Terminación: Soldadura.
Consultar los requisitos de este productoCaracterísticas del producto
Tipo de montaje
Orificio pasante
Terminación
Soldadura
Material de los contactos
Aleación (nombre del material por confirmar)
Resistencia de contacto máxima
20M Ohm

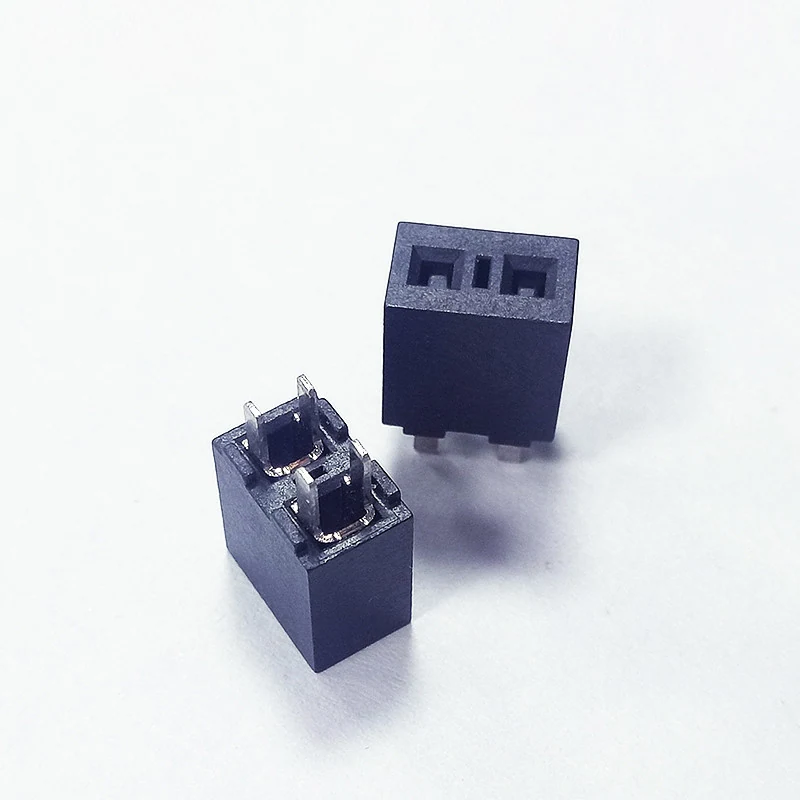

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Paso | 3.96mm |
|---|---|
| Tipo de montaje | Orificio pasante |
| Terminación | Soldadura |
| Altura de la pieza de plástico | 8.8mm |
Electricidad y señal
| Resistencia de contacto máxima | 20M Ohm |
|---|---|
| Corriente nominal | 7Amp |
| Resistencia de aislamiento mínima | 1000M Ohm |
| Corriente nominal | 7.0 AMP |
| Resistencia de contacto | 20 mΩ Máx. |
| Tensión soportada | AC 1000V |
| Resistencia de aislamiento | 1000 MΩ Mín. |
Materiales y acabados
| Material de los contactos | Aleación (nombre del material por confirmar) |
|---|---|
| Revestimiento de los contactos | Au o Sn sobre Ni |
| Material del aislante | PA6T+30 GF(UL94-V0) |
| Acabado superficial del contacto | Baño de oro fino |
| Color | Negro |
Condiciones ambientales
| Temperatura de procesamiento | 260±5℃ para 10 segundos |
|---|---|
| Temperatura de funcionamiento | -40~105℃ |
| Temperatura de funcionamiento | -40℃ a 105℃ |
Otras especificaciones
| Número de filas | Doble |
|---|---|
| Números de pines disponibles | 4 Pines a 40 Pines |
Planos y archivos técnicos
Solicitud de plano de Conector hembra de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 3.96mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: Orificio pasante. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Terminación: Soldadura. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Material de los contactos»?
Material de los contactos: Aleación (nombre del material por confirmar).
