Paso
2.54 mm (0.100 pulgada), DIN Norma
Conector hembra de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector hembra de pines · 2.54 mm (0.100 pulgada), DIN Norma · Orificio pasante PCB
Rango de especificaciones de la serie: Paso: 2.54 mm (0.100 pulgada), DIN Norma · Altura de apilamiento: 2.0 mm
Asistencia en selección y presupuesto
- Paso
- 2.54 mm (0.100 pulgada), DIN Norma
- Altura de apilamiento
- 2.0 mm
- Método de montaje
- Orificio pasante PCB
- Tipo de terminación
- Soldadura
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector hembra de pines. Conector hembra de pines. Parámetros de la serie: Paso: 2.54 mm (0.100 pulgada), DIN Norma; Altura de apilamiento: 2.0 mm; Método de montaje: Orificio pasante PCB.
Consultar los requisitos de este productoCaracterísticas del producto
Altura de apilamiento
2.0 mm
Método de montaje
Orificio pasante PCB
Tipo de terminación
Soldadura
Material
Plástico

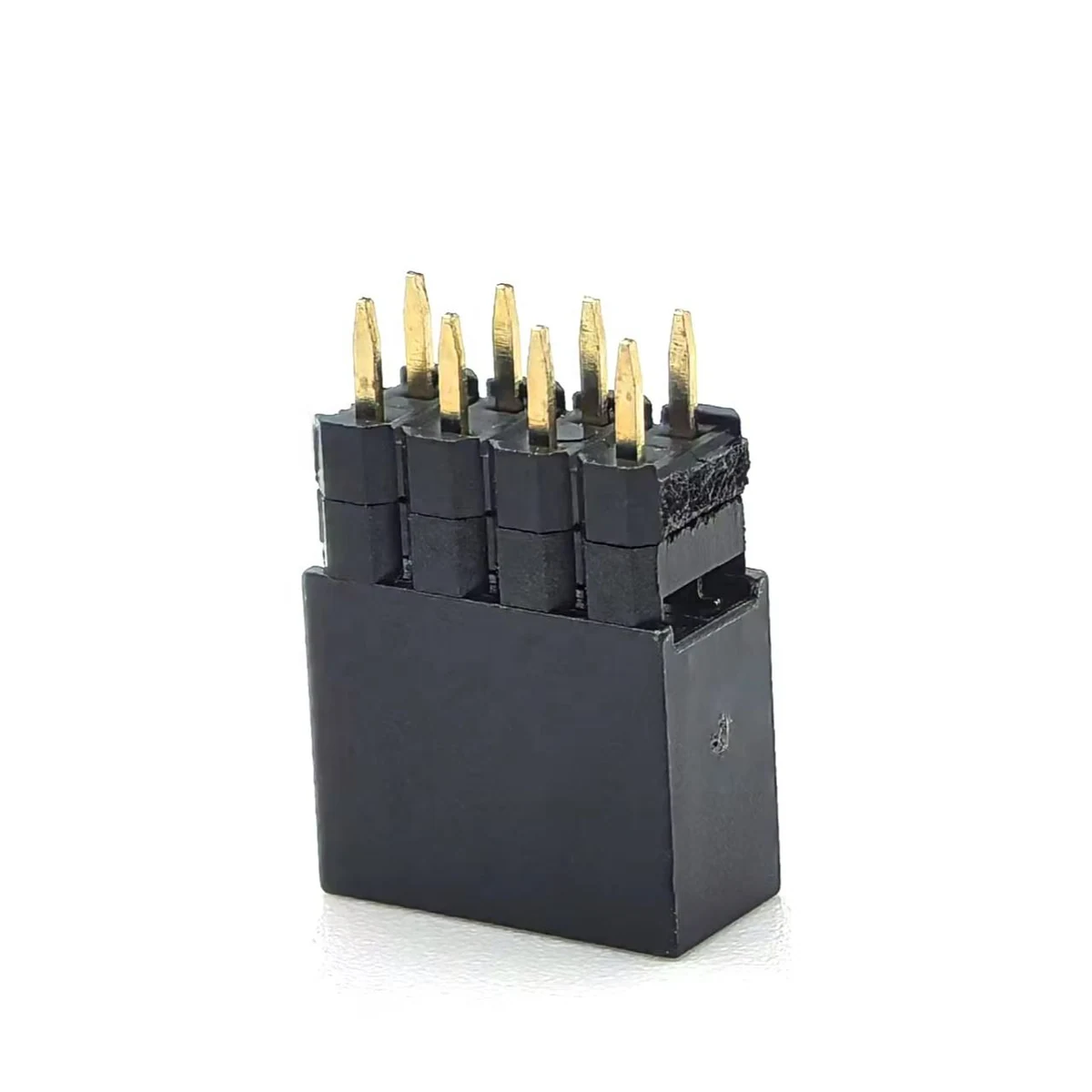

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Tipo de terminación | Soldadura |
|---|---|
| Durabilidad | Alto |
| Paso | 2.54 mm (0.100 pulgada), DIN Norma |
| Altura total | H12.5 mm |
| Altura de apilamiento | 2.0 mm |
| Método de montaje | Orificio pasante PCB |
| Ciclos de acoplamiento | Mínimo 300 Ciclos |
Electricidad y señal
| Corriente nominal | 3A por contacto |
|---|---|
| Tensión nominal | 600V AC |
| Resistencia de contacto máxima | ≤20 mΩ |
| Resistencia de aislamiento mínima | ≥1000 MΩ |
| Tensión soportada | 1000V AC, 1 min |
Materiales y acabados
| Material | Plástico |
|---|---|
| Material de los pines de contacto | Bronce fosforoso |
| Material de los contactos | Latón |
| Material del aislante | Nailon, UL94V-0 |
| Opciones de recubrimiento | Estaño / Baño de oro fino / Chapado de oro selectivo |
Condiciones ambientales
| Rango de temperatura | -40 a 85 °C |
|---|---|
| Temperatura de funcionamiento | -40 ℃ ~ +105 ℃ |
| Temperatura de almacenamiento | -45 ℃ ~ +110 ℃ |
| Temperatura y tiempo de soldadura | 260 ℃, Máx. 5 segundos |
Otras especificaciones
| Tipo de conexión | Encaje a presión |
|---|---|
| Tipo de soldadura | Soldadura por ola / Soldadura manual |
Planos y archivos técnicos
Solicitud de plano de Conector hembra de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 2.54 mm (0.100 pulgada), DIN Norma. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Qué se especifica para «Altura de apilamiento»?
Altura de apilamiento: 2.0 mm.
¿Qué sistema de montaje se utiliza?
Método de montaje: Orificio pasante PCB. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Tipo de terminación: Soldadura. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
