Paso
2.0mm
Conector macho de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector macho de pines · 2.0mm · ángulo recto Tipo (RA)
Rango de especificaciones de la serie: Paso: 2.0mm · Tipo de montaje: ángulo recto Tipo (RA)
Asistencia en selección y presupuesto
- Paso
- 2.0mm
- Tipo de montaje
- ángulo recto Tipo (RA)
- Terminación
- Soldadura Tipo
- Aislante
- PA6T+30%GF, UL94V-0
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector macho de pines. Conector macho de pines. Parámetros de la serie: Paso: 2.0mm; Tipo de montaje: ángulo recto Tipo (RA); Terminación: Soldadura Tipo.
Consultar los requisitos de este productoCaracterísticas del producto
Tipo de montaje
ángulo recto Tipo (RA)
Terminación
Soldadura Tipo
Aislante
PA6T+30%GF, UL94V-0
Tensión soportada
AC 500V

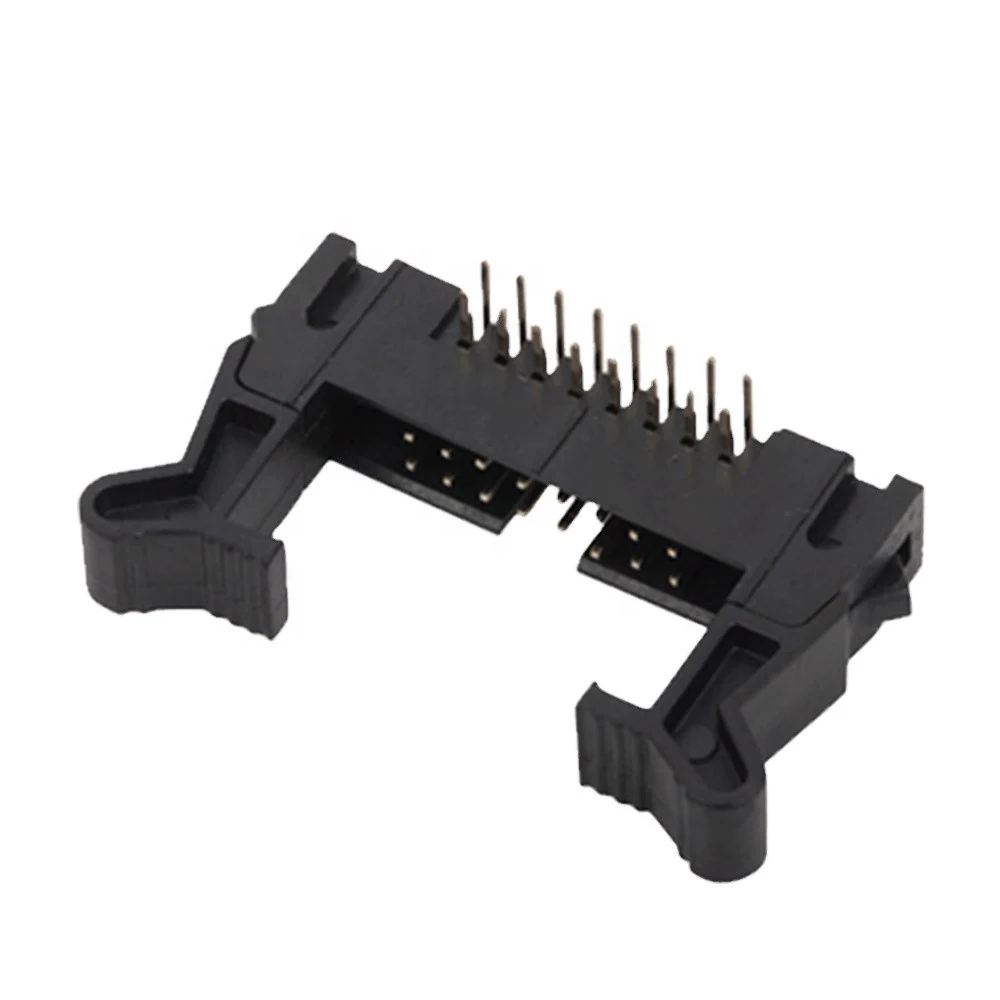

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Tipo de montaje | ángulo recto Tipo (RA) |
|---|---|
| Número de posiciones | 2*14=28P |
| Terminación | Soldadura Tipo |
| Paso | 2.0mm |
Electricidad y señal
| Tensión soportada | AC 500V |
|---|---|
| Corriente nominal | 2AMP |
| Resistencia de aislamiento | 1000MΩ Mín. |
| Resistencia de contacto | 20m Ω Máx. |
| Resistencia de aislamiento | 5000m Ω Mín. |
| Corriente nominal | 1.0AMP |
| Tensión soportada | 500V AC/DC |
Materiales y acabados
| Revestimiento de los contactos | Au o Sn sobre 50U" Ni |
|---|---|
| Aislante | PA6T+30%GF, UL94V-0 |
| Material de los contactos | Latón |
| Material aislante | Poliéster PA6T 30%GF Negro/Azul/Gris |
| Revestimiento de los contactos | Au, Sn sobre Ni |
| Clase de inflamabilidad del material | UL94-V0 |
| Espesor del recubrimiento del contacto | G0 a G6 |
Condiciones ambientales
| Temperatura de funcionamiento | -40℃ a +105℃ |
|---|---|
| Temperatura de funcionamiento | -40°C a +105°C |
Otras especificaciones
| Número de filas | 2 |
|---|---|
| tipo de fijación | Pestillo Bloqueo/Expulsión ganchos |
| Separación entre filas | - |
Planos y archivos técnicos
Solicitud de plano de Conector macho de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 2.0mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: ángulo recto Tipo (RA). Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Terminación: Soldadura Tipo. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Aislante»?
Aislante: PA6T+30%GF, UL94V-0.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
