Paso
2.54 mm (0.100")

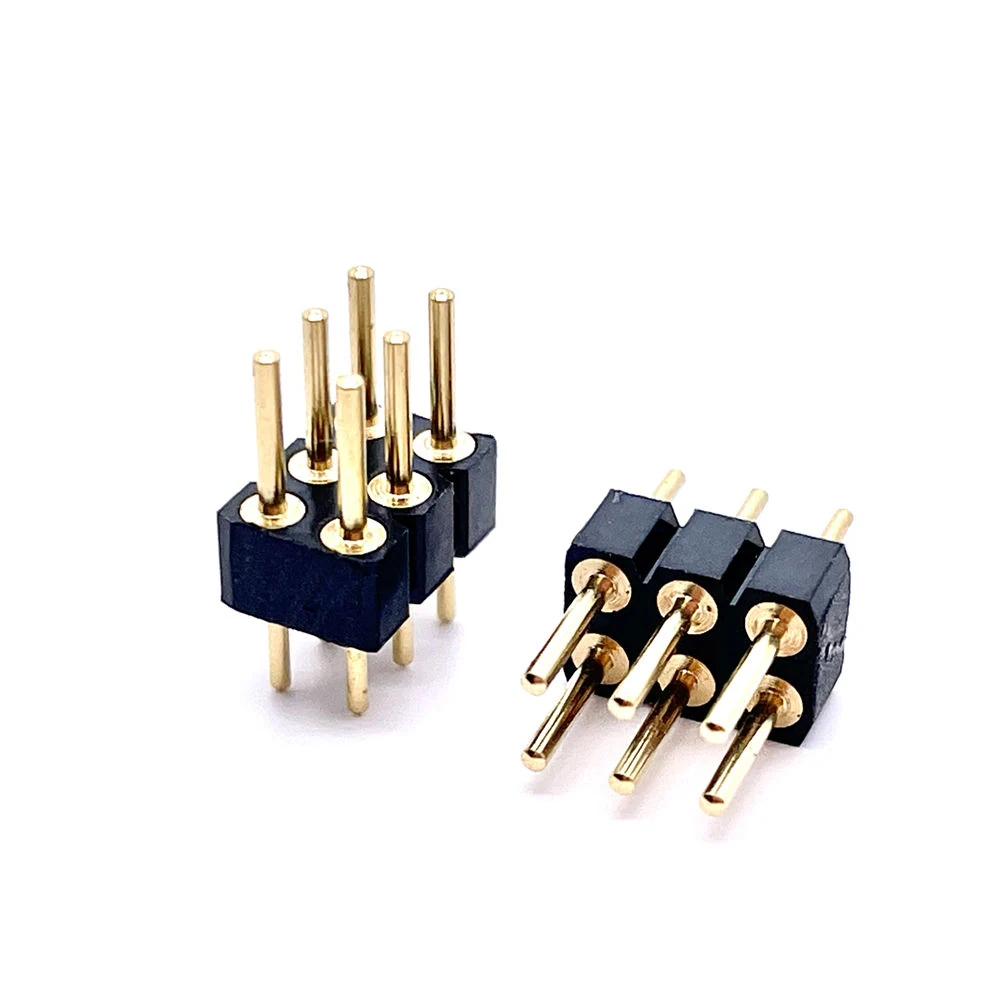

Conector macho de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector macho de pines · 2.54 mm (0.100") · Número de contactos: 06~80 Pines
Rango de especificaciones de la serie: Paso: 2.54 mm (0.100") · Pin: 06~80 Pines
Asistencia en selección y presupuesto
- Paso
- 2.54 mm (0.100")
- Pin
- 06~80 Pines
- Estilo de montaje
- DIP Recto-Orificio pasante; Opcional ángulo recto / SMT
- Carcasa
- PBT UL94V-0 / PA6T
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector macho de pines. Conector macho de pines. Parámetros de la serie: Paso: 2.54 mm (0.100"); Pin: 06~80 Pines; Estilo de montaje: DIP Recto-Orificio pasante; Opcional ángulo recto / SMT.
Consultar los requisitos de este productoCaracterísticas del producto
Pin
06~80 Pines
Estilo de montaje
DIP Recto-Orificio pasante; Opcional ángulo recto / SMT
Carcasa
PBT UL94V-0 / PA6T
Revestimiento de los contactos
Baño de oro fino selectivo
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Pin | 06~80 Pines |
|---|---|
| Género | Macho |
| Paso | 2.54 mm (0.100") |
| Ciclos de acoplamiento | ≥200 Ciclos |
| Altura del aislante | H3.0 mm (A medida Altura Admisible) |
| Estilo de montaje | DIP Recto-Orificio pasante; Opcional ángulo recto / SMT |
| Dimensiones del pin | Norma Cuadrado Pin |
Electricidad y señal
| Corriente nominal | 2 A por pin |
|---|---|
| Tensión nominal | 250 V AC |
| Tensión soportada | 500 V AC, 1 min |
| Resistencia de contacto máxima | ≤20 mΩ |
| Resistencia de aislamiento mínima | ≥1000 MΩ |
Materiales y acabados
| Carcasa | PBT UL94V-0 / PA6T |
|---|---|
| Revestimiento de los contactos | Baño de oro fino selectivo |
| Material de los pines | Latón |
| Material base del contacto | Latón, bueno Conductividad & estampado Rendimiento |
| Revestimiento de los contactos | Chapado de oro en la zona de acoplamiento; Subcapa de níquel; Cola de soldadura estañada |
| Carcasa aislante | UL94V-0 Plástico resistente a altas temperaturas |
Condiciones ambientales
| Temperatura de funcionamiento | -40 ℃ ~ +105 ℃ |
|---|
Otras especificaciones
| Configuración de pines | Doble fila, 2×3P (6 Posiciones) |
|---|---|
| Guía de soldadura | Soldadura por ola o manual para DIP; reflujo para SMT. Pico recomendado ≤260 ℃ durante ≤10 segundos. Evitar la exposición prolongada a altas temperaturas. |
Planos y archivos técnicos
Solicitud de plano de Conector macho de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 2.54 mm (0.100"). El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Pin: 06~80 Pines. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Estilo de montaje: DIP Recto-Orificio pasante; Opcional ángulo recto / SMT. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Carcasa»?
Carcasa: PBT UL94V-0 / PA6T.
