Paso
1.25 mm
Conector cable a placa
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para cables

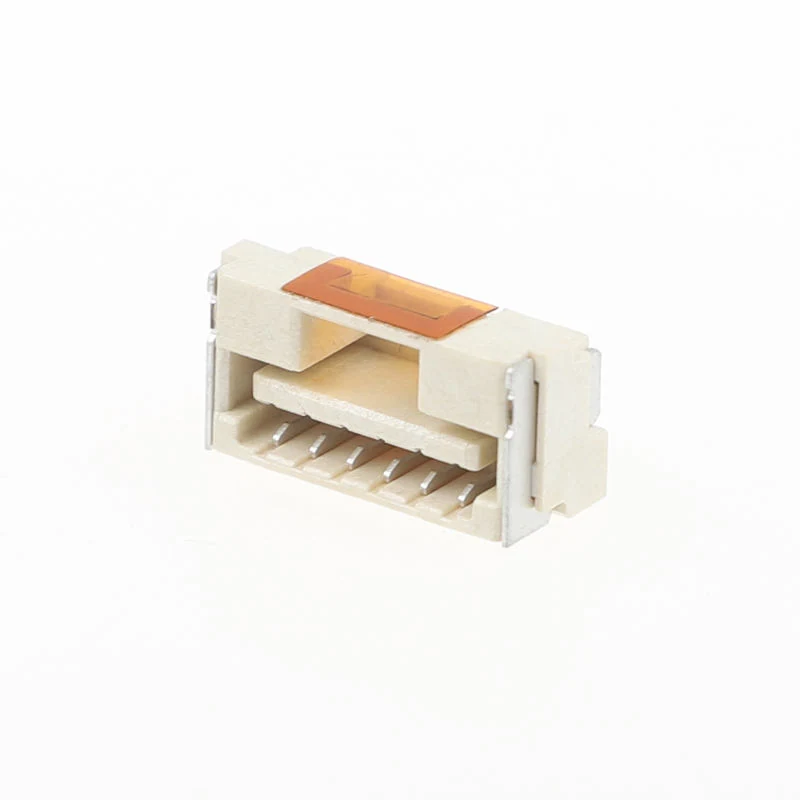

Conector cable a placa · 1.25 mm · Horizontal / ángulo recto SMT
Rango de especificaciones de la serie: Paso: 1.25 mm · Estilo de montaje: Horizontal / ángulo recto SMT
Asistencia en selección y presupuesto
- Paso
- 1.25 mm
- Estilo de montaje
- Horizontal / ángulo recto SMT
- Tipo de terminación
- Soldadura
- Corriente nominal por contacto
- 1.0 A
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector cable a placa. Conector cable a placa. Parámetros de la serie: Paso: 1.25 mm; Estilo de montaje: Horizontal / ángulo recto SMT; Tipo de terminación: Soldadura.
Consultar los requisitos de este productoCaracterísticas del producto
Estilo de montaje
Horizontal / ángulo recto SMT
Tipo de terminación
Soldadura
Corriente nominal por contacto
1.0 A
Tipo de conexión
Encaje a presión
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Durabilidad | Alto |
|---|---|
| Tipo de terminación | Soldadura |
| Paso | 1.25 mm |
| Estilo de montaje | Horizontal / ángulo recto SMT |
| Método de bloqueo | Integrado Broche Pestillo |
| Ciclos de acoplamiento | Mín. 30 Ciclos |
Electricidad y señal
| Corriente nominal por contacto | 1.0 A |
|---|---|
| Tensión nominal | 50 V AC / DC |
| Resistencia de contacto máxima | ≤30 mΩ (Inicial) |
| Resistencia de aislamiento mínima | ≥1000 MΩ @ 500 V DC |
| Tensión soportada | 250 V AC / 1 min |
Materiales y acabados
| Revestimiento | Estañado |
|---|---|
| Material de la carcasa | LCP Termoplástico de alta temperatura |
| Material de los contactos | Bronce fosforoso |
| Revestimiento de los contactos | Estañado (Norma); Baño de oro fino Opcional |
Condiciones ambientales
| Rango de temperatura | -40 a 85 °C |
|---|---|
| Rango de temperatura de funcionamiento | -40 °C ~ +105 °C |
Otras especificaciones
| Tipo de conexión | Encaje a presión |
|---|---|
| Contacto | Latón con chapado de oro superior a 50U |
| Dirección de acoplamiento | Lado-Entrada Hilo-a-Placa |
| Condiciones de soldadura por reflujo | Temperatura pico 260 °C ±5 °C, Duración 5-10 sec |
Planos y archivos técnicos
Solicitud de plano de Conector cable a placa
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 1.25 mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Qué sistema de montaje se utiliza?
Estilo de montaje: Horizontal / ángulo recto SMT. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Tipo de terminación: Soldadura. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué valores de corriente y condiciones se aplican?
Corriente nominal por contacto: 1.0 A. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
