Passo
2.54 mm (0.1 pollice)
Connettore femmina a pettine

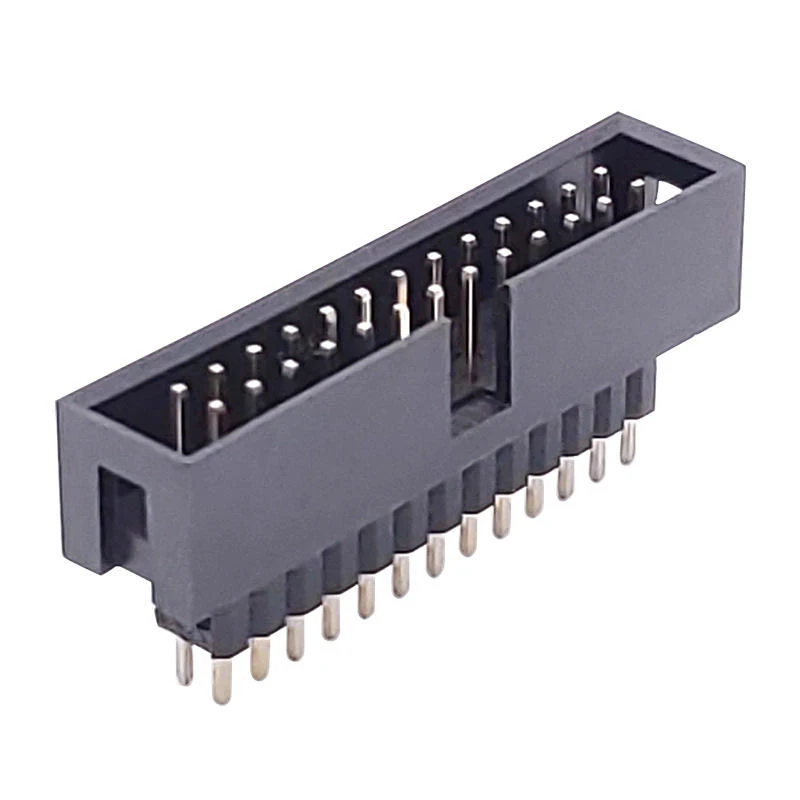

Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC
Connettore femmina a pettine · 2.54 mm (0.1 pollice) · DIP Foro passante (Diritto)
Intervallo delle specifiche della serie: Passo: 2.54 mm (0.1 pollice) · Stile di montaggio: DIP Foro passante (Diritto)
Supporto alla selezione e al preventivo
- Passo
- 2.54 mm (0.1 pollice)
- Stile di montaggio
- DIP Foro passante (Diritto)
- Tipo di terminazione
- Saldatura
- Materiale
- Plastica
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore femmina a pettine. Connettore femmina a pettine. Parametri della serie: Passo: 2.54 mm (0.1 pollice); Stile di montaggio: DIP Foro passante (Diritto); Tipo di terminazione: Saldatura.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Stile di montaggio
DIP Foro passante (Diritto)
Tipo di terminazione
Saldatura
Materiale
Plastica
Intervallo di temperatura
-40 a 85 °C
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Tipo di terminazione | Saldatura |
|---|---|
| Durata | Alto |
| Passo | 2.54 mm (0.1 pollice) |
| Stile di montaggio | DIP Foro passante (Diritto) |
| Cicli di accoppiamento | 500 Cicli Min. (Stagnatura); 1000 Cicli Min. (Doratura) |
Elettricità e segnali
| Corrente nominale | 3.0 A per contatto Max. |
|---|---|
| Tensione nominale | 250 V AC/DC |
| Resistenza di contatto | ≤20 mΩ (Iniziale) |
| Resistenza di isolamento | ≥1000 MΩ |
| Tensione di tenuta | AC 600 V, 1 min |
Materiali e finiture
| Materiale | Plastica |
|---|---|
| Materiale dei pin di contatto | Bronzo fosforoso |
| Colore del corpo | Nero |
| Materiale isolante | PBT, UL94V-0 Ritardante di fiamma |
| Materiale dei contatti | Ottone (Bronzo fosforoso Opzionale) |
| Rivestimento dei contatti | Stagno opaco o brillante, oro flash su nichel o doratura selettiva; spessore oro personalizzabile |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Temperatura operativa | -40 ℃ ~ +105 ℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Tipo di prodotto | strip di pin scatolata / con protezione |
| Configurazione dei pin | Doppia fila 2×5Pin, Totale 10 Posizioni |
| Forma del contatto | 0.64 mm Quadrato Pin |
| Tipo di saldatura | Saldatura manuale o a onda, solo DIP a foro passante; non per rifusione SMT |
| Temperatura e durata della saldatura a onda | 255 ℃ ±5 ℃, Tempo di permanenza 3-5 secondi Massimo |
| Saldatura manuale | Punta del saldatore Temperatura ≤350 ℃, Saldatura Tempo ≤3 secondi per pin |
Disegni e documenti tecnici
Richiesta disegno Connettore femmina a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
