Passo
0.8mm
Connettore femmina a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore femmina a pettine · 0.8mm · Numero di contatti: 2p
Intervallo delle specifiche della serie: Passo: 0.8mm · Numero di posizioni: 2p
Supporto alla selezione e al preventivo
- Passo
- 0.8mm
- Numero di posizioni
- 2p
- Tipo di montaggio
- SMT
- Corrente nominale
- 1.0A AC
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore femmina a pettine. Connettore femmina a pettine. Parametri della serie: Passo: 0.8mm; Numero di posizioni: 2p; Tipo di montaggio: SMT.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Numero di posizioni
2p
Tipo di montaggio
SMT
Corrente nominale
1.0A AC
Tensione nominale
30V AC/DC

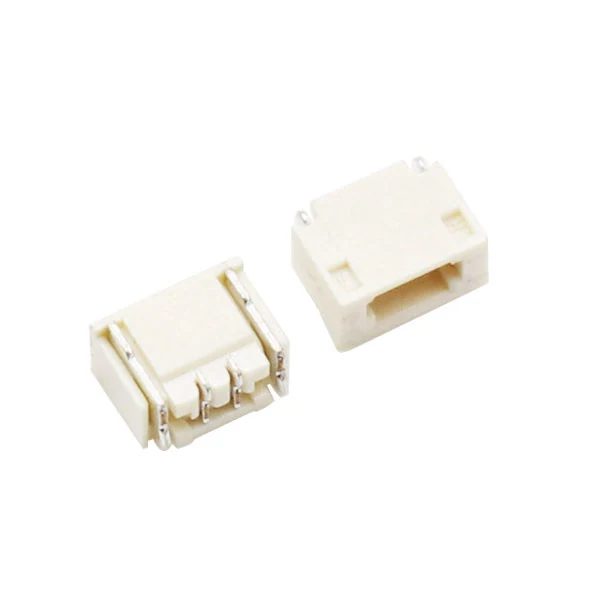

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Passo | 0.8mm |
|---|---|
| Tipo di montaggio | SMT |
| Numero di posizioni | 2p |
| Forza di inserzione | 20gf/Pin Min. |
| Genere | Femmina |
| Cicli di accoppiamento | 5000 Cicli Min. |
Elettricità e segnali
| Corrente nominale | 1.0A AC |
|---|---|
| Tensione nominale | 30V AC/DC |
| Resistenza di contatto | 30m Ohms Max. |
| Resistenza di isolamento | 100m Ohms Min. |
| Tensione di tenuta | 200V/1min AC |
Fili e cavi
| Filo compatibile | AWG#26～#32 |
|---|
Materiali e finiture
| Corpo | LCP UL94V-0 |
|---|
Condizioni ambientali
| Temperatura operativa | -25℃ a +85℃ |
|---|
Altre specifiche
| Contatto | Ottone stagnato |
|---|
Disegni e documenti tecnici
Richiesta disegno Connettore femmina a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 0.8mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Numero di posizioni: 2p. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 1.0A AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
