Passo
2.54 mm (0.100 pollice)
Connettore femmina a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC
Connettore femmina a pettine · 2.54 mm (0.100 pollice) · angolo retto 90° Foro passante (DIP)
Intervallo delle specifiche della serie: Passo: 2.54 mm (0.100 pollice) · Stile di montaggio: angolo retto 90° Foro passante (DIP)
Supporto alla selezione e al preventivo
- Passo
- 2.54 mm (0.100 pollice)
- Stile di montaggio
- angolo retto 90° Foro passante (DIP)
- Tipo di terminazione
- Saldatura
- Materiale
- Plastica
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore femmina a pettine. Connettore femmina a pettine. Parametri della serie: Passo: 2.54 mm (0.100 pollice); Stile di montaggio: angolo retto 90° Foro passante (DIP); Tipo di terminazione: Saldatura.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Stile di montaggio
angolo retto 90° Foro passante (DIP)
Tipo di terminazione
Saldatura
Materiale
Plastica
Intervallo di temperatura
-40 a 85 °C

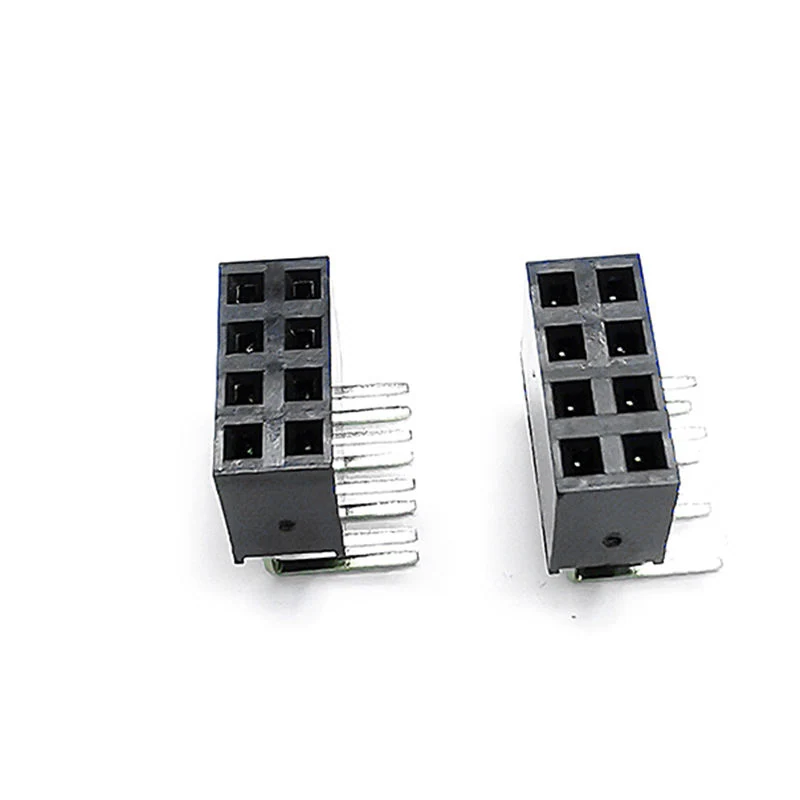

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Tipo di terminazione | Saldatura |
|---|---|
| Durata | Alto |
| Passo | 2.54 mm (0.100 pollice) |
| Stile di montaggio | angolo retto 90° Foro passante (DIP) |
| Dimensioni del pin | 0.64 mm Quadrato Norma Pin |
Elettricità e segnali
| Corrente nominale | 5A |
|---|---|
| Corrente nominale | 3 A Max. per contatto |
| Tensione nominale | 250 V AC/DC RMS |
| Tensione di tenuta | 600 V AC, 1 min |
| Resistenza di contatto | ≤ 20 mΩ |
| Resistenza di isolamento | ≥ 1000 MΩ |
Materiali e finiture
| Materiale | Plastica |
|---|---|
| Materiale dei pin di contatto | Bronzo fosforoso |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Intervallo di temperatura di esercizio | -40 ℃ ~ +105 ℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Configurazione dei pin | Doppia fila, 2×4-Pin (Totale 8 Contatti) |
| Tipo di accoppiamento | Maschio Connettore a pettine + Femmina Presa Abbinato set abbinato |
| Condizioni di saldatura | 260 ℃, 10 s Max. |
Disegni e documenti tecnici
Richiesta disegno Connettore femmina a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.54 mm (0.100 pollice). Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quale sistema di montaggio viene usato?
Stile di montaggio: angolo retto 90° Foro passante (DIP). Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Materiale»?
Materiale: Plastica.
