Passo
0.5mm
Connettore FPC / FFC
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC

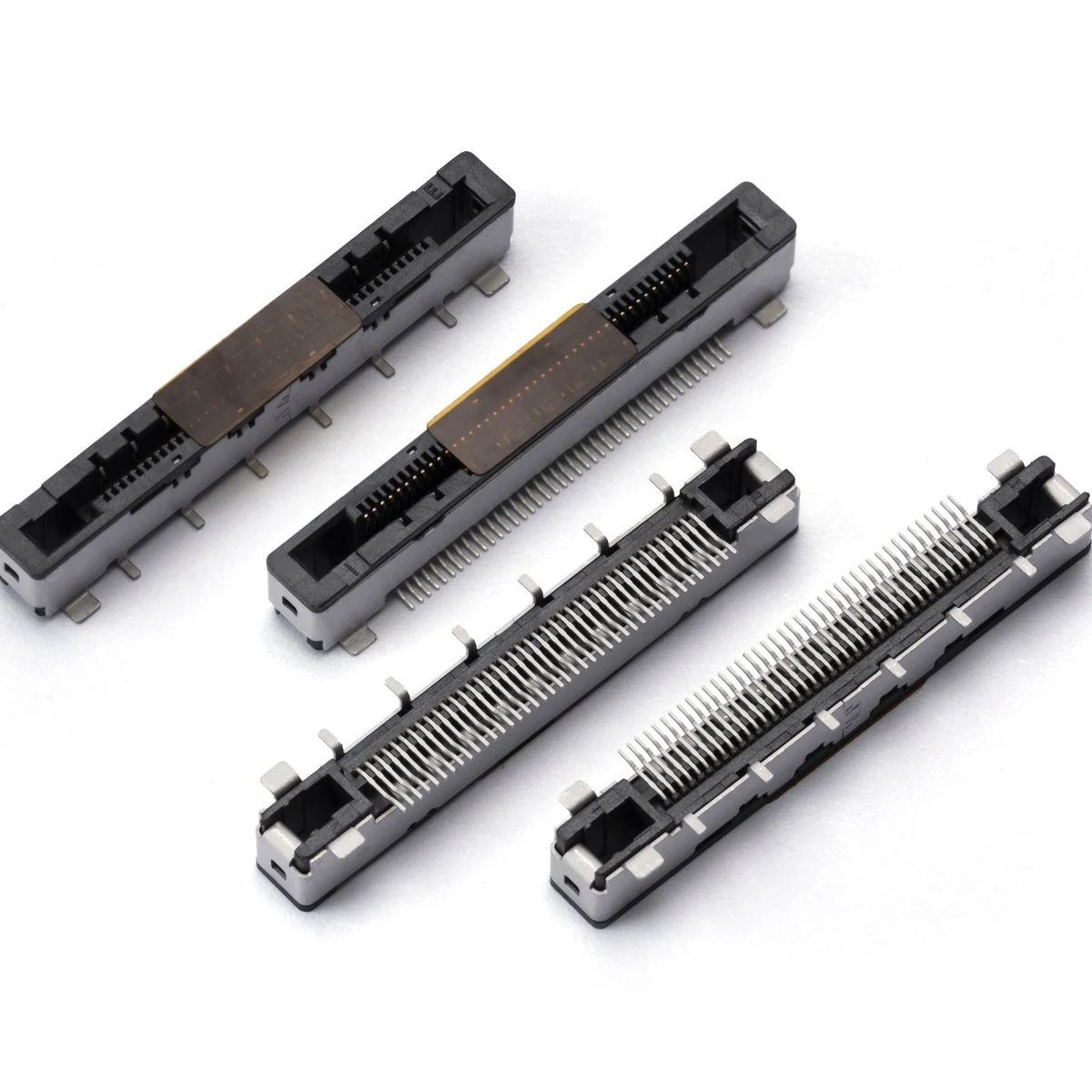

Connettore FPC / FFC · 0.5mm · Numero di contatti: Su richiesta 4-40 P
Intervallo delle specifiche della serie: Passo: 0.5mm · Numeri di pin disponibili: Su richiesta 4-40 P
Supporto alla selezione e al preventivo
- Passo
- 0.5mm
- Numeri di pin disponibili
- Su richiesta 4-40 P
- Altezza sopra la scheda
- 4.65 mm
- Materiale
- LCP
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore FPC / FFC. Connettore FPC / FFC. Parametri della serie: Passo: 0.5mm; Numeri di pin disponibili: Su richiesta 4-40 P; Altezza sopra la scheda: 4.65 mm.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Numeri di pin disponibili
Su richiesta 4-40 P
Altezza sopra la scheda
4.65 mm
Materiale
LCP
Rivestimento
Stagnato
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Passo | 0.5mm |
|---|---|
| Passo | 0.5 mm |
| Altezza sopra la scheda | 4.65 mm |
| Tipo di montaggio | SMT Montaggio superficiale |
| Metodo di bloccaggio | Blocco a ribalta ZIF |
| Numeri di pin disponibili | Su richiesta 4-40 P |
| Numero minimo di cicli di accoppiamento | 30 Cicli |
| Altezza | 0.5 mm |
Elettricità e segnali
| Corrente nominale per contatto | 0.8 A |
|---|---|
| Tensione nominale | 200 V AC / DC |
| Tensione di tenuta | 500 V AC per 1 min |
| Resistenza di contatto iniziale massima | ≤100 mΩ |
| Resistenza di isolamento | ≥1000 MΩ |
Materiali e finiture
| Materiale | LCP |
|---|---|
| Rivestimento | Stagnato |
| Materiale dei terminali | Ottone |
| Materiale del corpo | LCP Alto-resistenza al calore-Resistente Plastica, UL94V-0 |
| Materiale dei contatti | Bronzo fosforoso |
| Rivestimento dei contatti | Doratura selettiva dei contatti; stagnatura delle code da saldare su PCB |
Condizioni ambientali
| Temperatura operativa | -40 ℃ ~ +80 ℃ (senza-Condensa, No formazione di ghiaccio) |
|---|---|
| Temperatura di stoccaggio | -20 ℃ ~ +60 ℃ |
Altre specifiche
| Tipo | Blocco |
|---|---|
| Struttura del contatto | Inferiore Contatto |
| Profilo termico di rifusione | Temperatura di picco ≤260 ℃; 20-40 s Sopra 230 ℃; Max. 2 Rifusione passaggi. |
| Saldatura manuale (se necessaria) | ≤350 ℃, ≤3 secondi per pin; Evitare riscaldamento Plastica Corpo |
Disegni e documenti tecnici
Richiesta disegno Connettore FPC / FFC
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 0.5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Numeri di pin disponibili: Su richiesta 4-40 P. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Altezza sopra la scheda: 4.65 mm. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Materiale»?
Materiale: LCP.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
