Numero di posizioni
9Pin
Connettore per scheda Micro SD / TF
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati

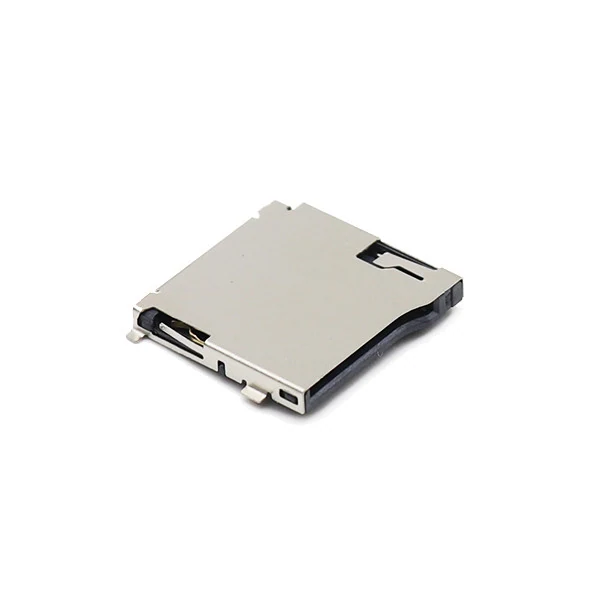

Connettore per scheda Micro SD / TF · Numero di contatti: 9Pin · SMT
Intervallo delle specifiche della serie: Numero di posizioni: 9Pin · Tipo di montaggio: SMT
Supporto alla selezione e al preventivo
- Numero di posizioni
- 9Pin
- Tipo di montaggio
- SMT
- Tensione operativa
- 10V AC(RMS)/DC
- Corrente nominale
- 0.5A
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore per scheda Micro SD / TF. Connettore per scheda Micro SD / TF. Parametri della serie: Numero di posizioni: 9Pin; Tipo di montaggio: SMT; Tensione operativa: 10V AC(RMS)/DC.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
SMT
Tensione operativa
10V AC(RMS)/DC
Corrente nominale
0.5A
Materiale del corpo
LCP UL94V-0
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Numero di posizioni | 9Pin |
|---|---|
| Tipo di montaggio | SMT |
| Numero di posizioni | 9p |
| Genere | Femmina |
| Cicli di accoppiamento | 10,000 Cicli |
| Numero di posizioni | 8 Segnale Contatti + 1 Scheda-Rilevamento Interruttore Contatto |
| Cicli di accoppiamento | Min.. 5,000 Inserto-Espulsione Cicli |
| Forza di inserzione | 8-15 N |
| Metodo di montaggio | SMT Montaggio superficiale |
Elettricità e segnali
| Corrente nominale | 0.5A |
|---|---|
| Tensione operativa | 10V AC(RMS)/DC |
| Resistenza di contatto | 20m ohms |
| Resistenza di isolamento | 100mohms Min. |
| Tensione nominale | 50V |
| Tensione di tenuta | 500V |
| Corrente nominale | 0.5 A per contatto Pin |
| Tensione nominale | 10 V DC |
| Resistenza di contatto iniziale | ≤ 100 mΩ |
| Resistenza di isolamento | ≥ 1000 MΩ |
| Tensione di tenuta | AC 500 Vrms, 1 min, Nessuna scarica disruptiva |
| Resistenza alle vibrazioni | 10-55Hz, 1.52mm ampiezza, 2 ore per asse, No Meccanico danno / intermittente Contatto |
Materiali e finiture
| Materiale del corpo | LCP UL94V-0 |
|---|---|
| Materiale del corpo | LCP,UL94V-0 |
| Materiale dei contatti | Bronzo fosforoso Lega, Doratura nella zona di contatto |
| Materiale del corpo | Alta temperatura LCP (Polimero a cristalli liquidi) |
| Materiale del guscio | Acciaio inox, Nichel passivazione |
Condizioni ambientali
| Intervallo di temperatura | -25℃ a +85℃ |
|---|---|
| Temperatura operativa | -25℃ a +85℃ |
| Temperatura di stoccaggio | -10℃ a +85℃ |
| Intervallo di temperatura di esercizio | -40 ℃ ~ +85 ℃ |
| Intervallo di temperatura di stoccaggio | -40 ℃ ~ +85 ℃ |
Altre specifiche
| Contatto | Lega di rame |
|---|---|
| Tipo | Spinta |
| tipo di espulsore | Spinta-Spinta; Innesto rapido, Cerniera, Vassoio Tipo |
| Tipo di prodotto | Spinta-Spinta T-Flash / Micro SD Femmina Presa (SMT) |
| Profilo termico di rifusione | Temperatura di picco 260 ℃ ±5 ℃; Tempo di permanenza Sopra 183 ℃ ≤90s; Totale Picco Durata ≤10s |
| Saldatura manuale | Max. 2 volte; Saldatura Tempo ≤3-5 secondi a 255 ℃ |
Disegni e documenti tecnici
Richiesta disegno Connettore per scheda Micro SD / TF
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Numero di posizioni: 9Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione operativa: 10V AC(RMS)/DC; Tensione nominale: 50V; Tensione di tenuta: 500V; Tensione nominale: 10 V DC; Tensione di tenuta: AC 500 Vrms, 1 min, Nessuna scarica disruptiva. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 0.5A; Corrente nominale: 0.5 A per contatto Pin. Associare ogni valore alla norma, classe e condizione di prova indicata.
