Passo
3.0 mm
Connettore maschio a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi

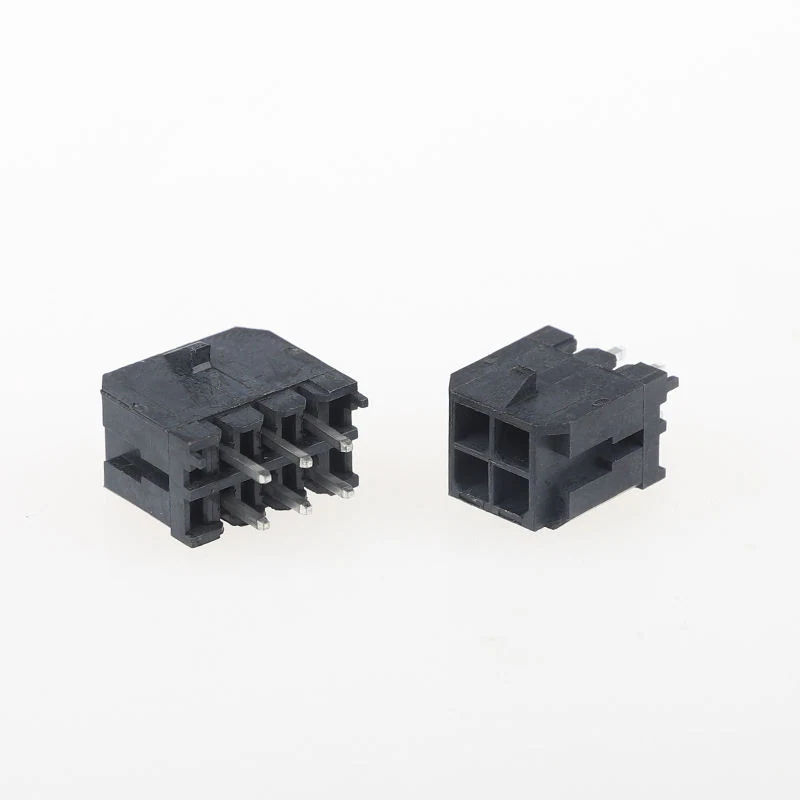

Connettore maschio a pettine · 3.0 mm
Intervallo delle specifiche della serie: Passo: 3.0 mm · Tipo di terminazione: Saldatura
Supporto alla selezione e al preventivo
- Passo
- 3.0 mm
- Tipo di terminazione
- Saldatura
- Corrente nominale
- Fino a 8.5A per pin
- Tipo di connessione
- Aggancio a scatto
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore maschio a pettine. Connettore maschio a pettine. Parametri della serie: Passo: 3.0 mm; Tipo di terminazione: Saldatura; Corrente nominale: Fino a 8.5A per pin.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di terminazione
Saldatura
Corrente nominale
Fino a 8.5A per pin
Tipo di connessione
Aggancio a scatto
Intervallo di temperatura
-40 a 85 °C
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Durata | Alto |
|---|---|
| Tipo di terminazione | Saldatura |
| Forza di ritenzione del terminale | ≥24.5N |
| Passo | 3.0 mm |
Elettricità e segnali
| Corrente nominale | Fino a 8.5A per pin |
|---|---|
| Resistenza di contatto | ≤20mΩ |
| Resistenza di isolamento | ≥1000MΩ |
| Tensione di tenuta | 1500V AC, 1min |
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale del pin / terminale | Lega di rame |
| Rivestimento | Stagno lucido Rivestimento (Doratura opzionale per Alta affidabilità Versione) |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Antivibrazione | Superato Industriale casuale Vibrazione Prova, Nessuna interruzione momentanea |
| Saldatura manuale | 350℃, ≤5s per pin |
Disegni e documenti tecnici
Richiesta disegno Connettore maschio a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 3.0 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: Fino a 8.5A per pin. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Tipo di connessione»?
Tipo di connessione: Aggancio a scatto.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
