Caratteristiche costruttive · Passo
5mm
Presa morsettiera estraibile per PCB
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Morsettiere
Presa morsettiera estraibile per PCB 9EDGRB-HC-5.0-02P · 5mm · Numero di contatti: 2
Caratteristiche costruttive · Passo: 5mm · Caratteristiche costruttive · Numero di potenziali: 2
Supporto alla selezione e al preventivo
- Modello
- 9EDGRB-HC-5.0-02P
- Caratteristiche costruttive · Passo
- 5mm
- Caratteristiche costruttive · Numero di potenziali
- 2
- UL Parametri elettrici · Corrente nominale (B)
- 20A
- UL Parametri elettrici · Tensione nominale (B)
- 300V
Panoramica del prodotto
9EDGRB-HC-5.0-02P. Presa morsettiera estraibile per PCB. Passo: 5mm; Numero di potenziali: 2; Corrente nominale (B): 20A.
Utilizzare il codice d'ordine completo 9EDGRB-HC-5.0-02P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
2
UL Parametri elettrici · Corrente nominale (B)
20A
UL Parametri elettrici · Tensione nominale (B)
300V
Informazioni sull'imballaggio · Tipo di imballaggio
Imballato in scatola

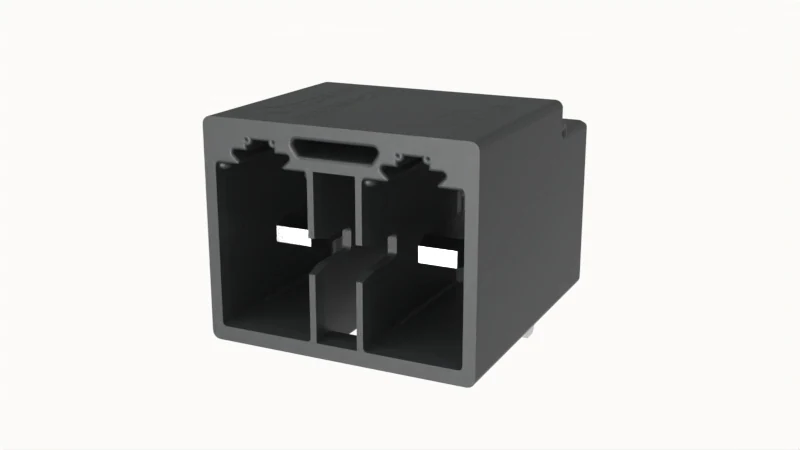

Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10030010262 |
|---|
Meccanica e connessione
| Caratteristiche costruttive · Direzione di connessione | 0° |
|---|---|
| Caratteristiche costruttive · Passo | 5mm |
| Caratteristiche costruttive · Numero di potenziali | 2 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 300V |
|---|---|
| UL Parametri elettrici · Corrente nominale (B) | 20A |
| UL Parametri elettrici · Corrente nominale (D) | 10A |
| IEC Parametri elettrici · Tensione nominale | 630V |
| IEC Parametri elettrici · Tensione nominale (III/3) | 500V |
| IEC Parametri elettrici · Corrente nominale | 20A |
| IEC Parametri elettrici · Tensione nominale (III/2) | 630V |
| IEC Parametri elettrici · Tensione nominale (II/2) | 1000V |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/3) | 4KV |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/2) | 4KV |
| IEC Parametri elettrici · Tensione impulsiva nominale (II/2) | 4KV |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3] | III/3 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2] | III/2 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2] | II/2 |
| Parametri UL · Tensione nominale [Categoria di applicazione: B] | 300V |
| Parametri UL · Tensione nominale [Categoria di applicazione: D] | 300V |
| Parametri UL · Corrente nominale [Categoria di applicazione: B] | 20A |
| Parametri UL · Corrente nominale [Categoria di applicazione: D] | 10A |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Rame |
| Dati dei materiali · Superficie metallica della zona di contatto | Stagnato |
| Dati dei materiali · Materiali isolanti | PA66 |
| Dati dei materiali · Colore del guscio | Nero |
| Dati dei materiali · Gruppo del materiale isolante | Ⅰ |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di assemblaggio | -5℃~100℃ |
|---|---|
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~105℃(in base alla curva di declassamento) |
| Dati ambientali · Temperatura ambiente di stoccaggio e trasporto | -40℃~70℃ |
Altre specifiche
| Informazioni sull'imballaggio · Tipo di imballaggio | Imballato in scatola |
|---|---|
| Note di lavorazione · Processo | Saldatura a onda/Saldatura manuale |
| Caratteristiche costruttive · Tipo di installazione | Saldatura su PCB |
| Caratteristiche costruttive · Disposizione dei pin | Doppia fila allineata |
| Prove meccaniche · Specifica di prova | IEC61984/ UL1059 |
| Dati ambientali · Umidità relativa di stoccaggio e trasporto | 30% ~ 70% |
| Custodia · Striscia di codifica | 2EDG-PWI |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: B] | B |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: C] | C |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: D] | D |
Disegni e documenti tecnici
Richiesta disegno 9EDGRB-HC-5.0-02P
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Caratteristiche costruttive · Passo: 5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Caratteristiche costruttive · Numero di potenziali: 2. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quali valori di corrente e condizioni si applicano?
UL Parametri elettrici · Corrente nominale (B): 20A; UL Parametri elettrici · Corrente nominale (D): 10A; IEC Parametri elettrici · Corrente nominale: 20A; Parametri UL · Corrente nominale [Categoria di applicazione: B]: 20A; Parametri UL · Corrente nominale [Categoria di applicazione: D]: 10A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
UL Parametri elettrici · Tensione nominale (B): 300V; IEC Parametri elettrici · Tensione nominale: 630V; IEC Parametri elettrici · Tensione nominale (III/3): 500V; IEC Parametri elettrici · Tensione nominale (III/2): 630V; IEC Parametri elettrici · Tensione nominale (II/2): 1000V; IEC Parametri elettrici · Tensione impulsiva nominale (III/3): 4KV; IEC Parametri elettrici · Tensione impulsiva nominale (III/2): 4KV; IEC Parametri elettrici · Tensione impulsiva nominale (II/2): 4KV; Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3]: III/3; Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2]: III/2; Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2]: II/2; Parametri UL · Tensione nominale [Categoria di applicazione: B]: 300V; Parametri UL · Tensione nominale [Categoria di applicazione: D]: 300V. Associare ogni valore alla norma, classe e condizione di prova indicata.
