Numero di pin
8 Pin
Connettore per scheda SIM
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore per scheda SIM · Numero di contatti: 8 Pin · SMT / Montaggio superficiale
Intervallo delle specifiche della serie: Numero di pin: 8 Pin · Tipo di montaggio: SMT / Montaggio superficiale
Supporto alla selezione e al preventivo
- Numero di pin
- 8 Pin
- Tipo di montaggio
- SMT / Montaggio superficiale
- Tensione operativa
- 60V AC/DC
- Corrente nominale
- 1.0 A
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore per scheda SIM. Connettore per scheda SIM. Parametri della serie: Numero di pin: 8 Pin; Tipo di montaggio: SMT / Montaggio superficiale; Tensione operativa: 60V AC/DC.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
SMT / Montaggio superficiale
Tensione operativa
60V AC/DC
Corrente nominale
1.0 A
Materiale
Plastica

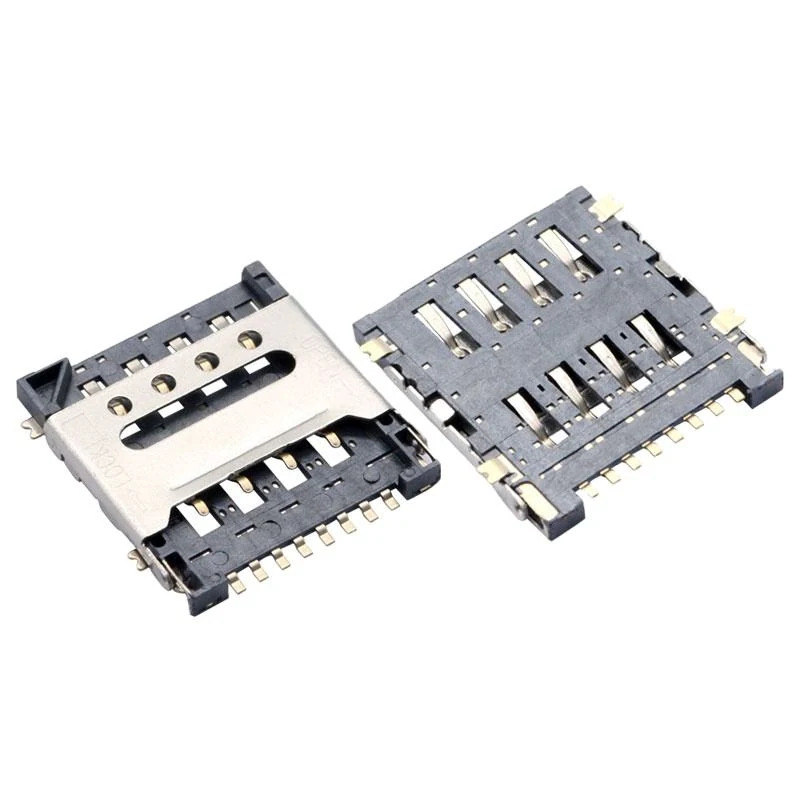

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Numero di pin | 8 Pin |
|---|---|
| Tipo di montaggio | SMT / Montaggio superficiale |
| Altezza del connettore | H1.5 mm |
| Durata | ≥5,000 Cicli |
| Genere | Femmina |
Elettricità e segnali
| Tensione operativa | 60V AC/DC |
|---|---|
| Corrente nominale | 1.0 A |
| Tensione nominale | 30 V AC/DC |
| Resistenza di contatto | ≤60 mΩ |
| Resistenza di isolamento | ≥1000 MΩ |
| Tensione di tenuta | 500 V AC / 1 min |
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale | Plastica |
| Materiale dei pin di contatto | Bronzo fosforoso |
| Materiale del guscio | SUS / Acciaio inox |
| Materiale dei contatti | Lega di rame |
Condizioni ambientali
| Temperatura operativa | -40°C a +80°C |
|---|
Altre specifiche
| Tipo di interfaccia | SMD |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Tipo di prodotto | Micro SIM Scheda Presa / SIM Scheda Connettore |
| Tipo di scheda | Micro SIM |
| Tipo di connettore | Femmina |
| Struttura | Ribalta Tipo / incernierato Tipo |
Disegni e documenti tecnici
Richiesta disegno Connettore per scheda SIM
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Numero di pin: 8 Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT / Montaggio superficiale. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione operativa: 60V AC/DC; Tensione nominale: 30 V AC/DC; Tensione di tenuta: 500 V AC / 1 min. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 1.0 A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
