Passo
1.5mm
Connettore filo-scheda
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi

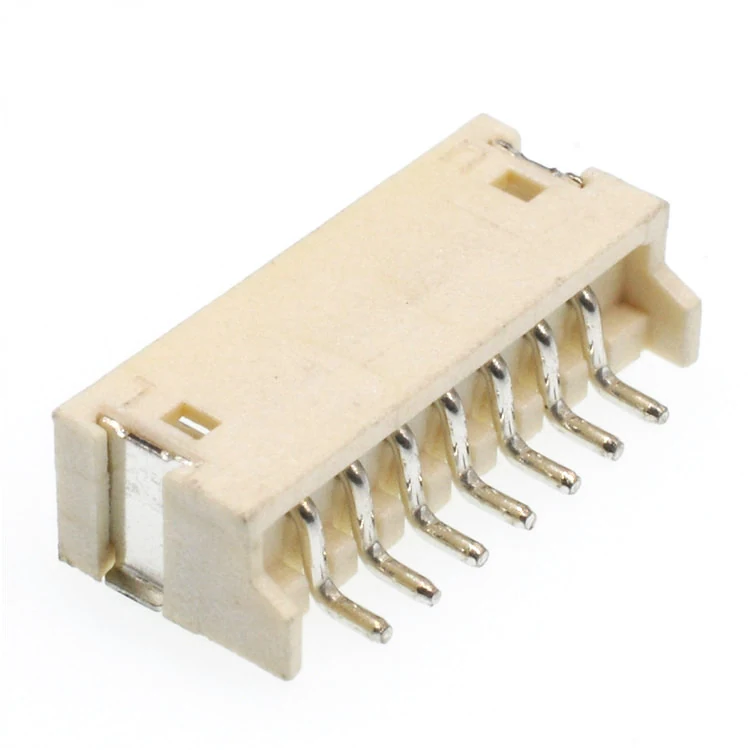

Connettore filo-scheda · 1.5mm · Numero di contatti: 2-16Pin
Intervallo delle specifiche della serie: Passo: 1.5mm · Pin: 2-16Pin
Supporto alla selezione e al preventivo
- Passo
- 1.5mm
- Pin
- 2-16Pin
- Tipo di montaggio
- SMT
- Calibro del filo compatibile
- #24-30
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 1.5mm; Pin: 2-16Pin; Tipo di montaggio: SMT.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Pin
2-16Pin
Tipo di montaggio
SMT
Calibro del filo compatibile
#24-30
Corrente nominale
1.0A AC
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Genere | Femmina/ Maschio |
|---|---|
| Pin | 2-16Pin |
| Passo | 1.5mm |
| Tipo di montaggio | SMT |
| Numero di posizioni | 2-15p |
| Forza di inserzione | 20gf/Pin Min. |
| Genere | Femmina |
| Cicli di accoppiamento | 5000 Cicli Min. |
Elettricità e segnali
| Tensione nominale | 125V AC,DC |
|---|---|
| Resistenza di isolamento | 100 MΩ Min. |
| Tensione di tenuta | 300V /AC/1Min |
| Corrente nominale | 1.0A AC |
| Tensione nominale | 125V AC/DC |
| Resistenza di contatto | 20m ohms Max. |
| Resistenza di isolamento | 100m ohms Min. |
| Tensione di tenuta | 300V/1min AC |
Fili e cavi
| Calibro del filo compatibile | #24-30 |
|---|
Materiali e finiture
| Corpo | LCP UL94V-0 |
|---|
Condizioni ambientali
| Temperatura operativa | -25℃ a +85℃ |
|---|
Altre specifiche
| Contatto | Ottone stagnato |
|---|
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 1.5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Pin: 2-16Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Calibro del filo compatibile»?
Calibro del filo compatibile: #24-30.
