Passo
1.5mm
Connettore filo-scheda
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore filo-scheda · 1.5mm · Numero di contatti: 2~ 20Pin
Intervallo delle specifiche della serie: Passo: 1.5mm · Pin: 2~ 20Pin
Supporto alla selezione e al preventivo
- Passo
- 1.5mm
- Pin
- 2~ 20Pin
- Corrente nominale
- 3A
- Tensione di tenuta
- 300V /AC/1Min
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 1.5mm; Pin: 2~ 20Pin; Corrente nominale: 3A.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Pin
2~ 20Pin
Corrente nominale
3A
Tensione di tenuta
300V /AC/1Min
Materiale del corpo
（Nylon66）UL94V-0

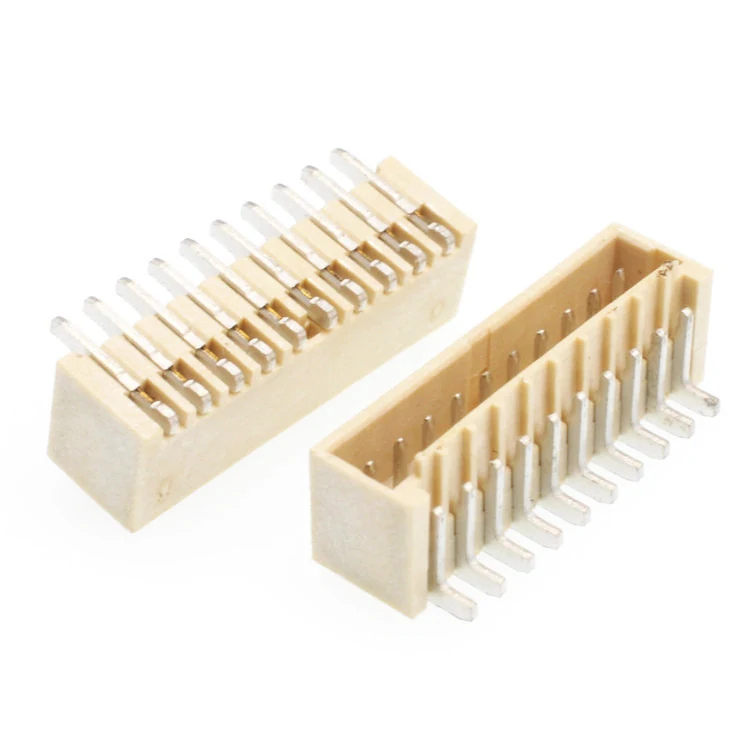

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Passo | 1.5mm |
|---|---|
| Pin | 2~ 20Pin |
Elettricità e segnali
| Tensione di tenuta | 300V /AC/1Min |
|---|---|
| Corrente nominale | 3A |
| Resistenza di contatto massima | 4m ohm Max. |
| Tensione operativa | 60V AC/DC |
| Resistenza di isolamento minima | 1000M ohm Min. a DC 500V |
Fili e cavi
| Filo compatibile | AWG32#-26# |
|---|
Materiali e finiture
| Materiale del corpo | （Nylon66）UL94V-0 |
|---|---|
| Colore dell'isolante | Nero |
| Materiale dei contatti | Oro/Stagnatura |
| Rivestimento dei contatti | Stagno o oro su nichel |
| Materiale isolante | PA6T |
Condizioni ambientali
| Temperatura operativa | -25°C-+85°C |
|---|---|
| Temperatura di lavorazione | -40~105℃ |
Altre specifiche
| Tipo | DIP Tipo |
|---|---|
| Classe di infiammabilità dell'isolante | UL 94V-0 |
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 1.5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Pin: 2~ 20Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 3A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
Tensione di tenuta: 300V /AC/1Min; Tensione operativa: 60V AC/DC. Associare ogni valore alla norma, classe e condizione di prova indicata.
