Passo
1.5 mm
Connettore filo-scheda

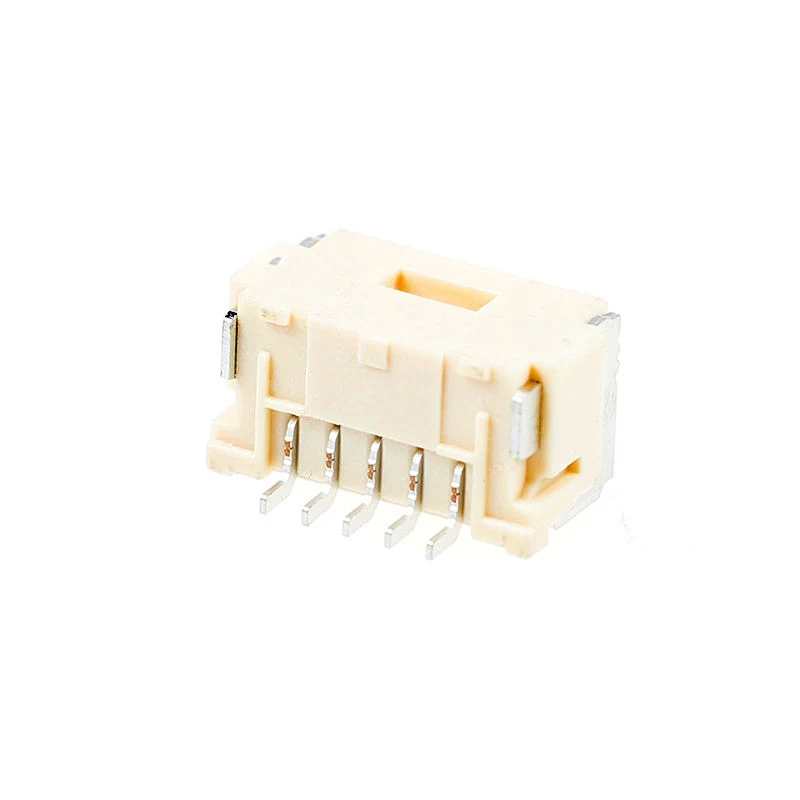

Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore filo-scheda · 1.5 mm · Numero di contatti: 2-15 P Fila singola
Intervallo delle specifiche della serie: Passo: 1.5 mm · Numeri di pin disponibili: 2-15 P Fila singola
Supporto alla selezione e al preventivo
- Passo
- 1.5 mm
- Numeri di pin disponibili
- 2-15 P Fila singola
- Tipo di montaggio
- Orizzontale / angolo retto SMT
- Tipo di terminazione
- Saldatura
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 1.5 mm; Numeri di pin disponibili: 2-15 P Fila singola; Tipo di montaggio: Orizzontale / angolo retto SMT.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Numeri di pin disponibili
2-15 P Fila singola
Tipo di montaggio
Orizzontale / angolo retto SMT
Tipo di terminazione
Saldatura
Corrente nominale
2 A per pin
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Durata | Alto |
|---|---|
| Tipo di terminazione | Saldatura |
| Passo | 1.5 mm |
| Tipo di montaggio | Orizzontale / angolo retto SMT |
| Metodo di bloccaggio | Interno-Fibbia Blocco |
| Numeri di pin disponibili | 2-15 P Fila singola |
| Cicli di accoppiamento | Min. 30 Cicli |
Elettricità e segnali
| Tensione nominale | 100 V AC/DC |
|---|---|
| Corrente nominale | 2 A per pin |
| Resistenza di contatto | ≤40 mΩ (Max.) |
| Resistenza di isolamento | ≥500 MΩ |
| Tensione di tenuta | 500 V AC, 1 min Nessuna scarica disruptiva |
| Resistenza all'umidità | tollera Alto-Umidità cabina Ambiente, senza-Impermeabile |
Fili e cavi
| Spessore PCB compatibile | 1.6 mm-2.0 mm |
|---|
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale del corpo | Alta temperatura-Resistente PA9T, UL94V-0 |
| Materiale dei terminali | Bronzo fosforoso, Ni Strato inferiore + Sn Rivestimento |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Temperatura operativa | -25 ℃ ~ +85 ℃ (Incluso Corrente-Aumento Temperatura) |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Profilo termico di rifusione | Temperatura di picco 250 ℃ Max., Seguire SMT Norma Rifusione profilo |
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 1.5 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Numeri di pin disponibili: 2-15 P Fila singola. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: Orizzontale / angolo retto SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
