電気的仕様 · 定格電流
UL DC1500V
蓄電システム用コネクタ
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
電源・蓄電用コネクタ
蓄電システム用コネクタ ESS-200A-50-C-OR-90
電気的仕様 · 定格電流: UL DC1500V · UL 仕様 · 定格電圧: 1500V / 1500V / 1500V
お見積もり・選定サポート
- 型番
- ESS-200A-50-C-OR-90
- 電気的仕様 · 定格電流
- UL DC1500V
- UL 仕様 · 定格電圧
- 1500V / 1500V / 1500V
- 結線データ · 結線方式
- 圧着
- 環境条件 · 動作周囲温度（温度上昇を含む）
- -40℃-125℃
製品概要
ESS-200A-50-C-OR-90。蓄電システム用コネクタ。定格電流: UL DC1500V、定格電圧: 1500V / 1500V / 1500V、結線方式: 圧着。
完全な注文型番 ESS-200A-50-C-OR-90 を指定し、以下のインターフェース、取付条件、定格条件をご確認ください。
この製品の選定を相談製品特長
UL 仕様 · 定格電圧
1500V / 1500V / 1500V
結線データ · 結線方式
圧着
環境条件 · 動作周囲温度（温度上昇を含む）
-40℃-125℃
機械的特性 · 引抜力
>10N

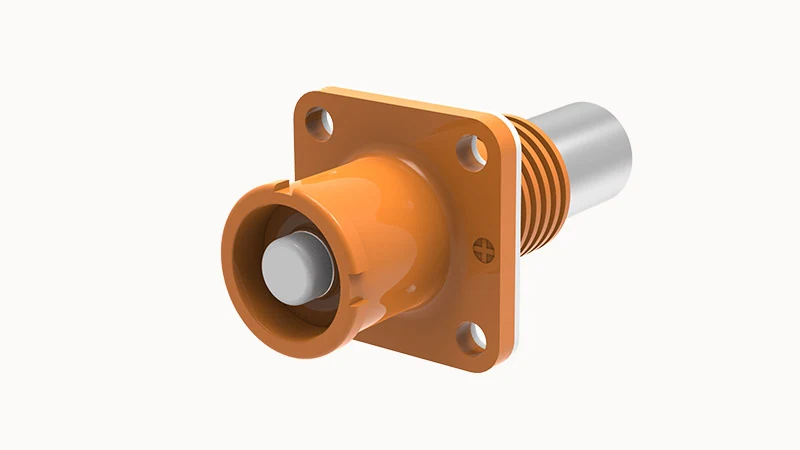

製品画像
技術仕様
製品識別情報
| メーカー注文番号 | 20160003040 |
|---|
構造・接続
| 機械的特性 · 引抜力 | >10N |
|---|---|
| 機械的特性 · 挿入力 | < 100N |
電気・信号
| 電気的仕様 · 定格電流 | UL DC1500V |
|---|---|
| 電気的仕様 · 絶縁抵抗 | >5000MΩ |
| 電気的仕様 · 接触抵抗 | ≤0.5mΩ |
| UL 仕様 · 定格電圧 | 1500V / 1500V / 1500V |
| UL 仕様 · 定格電流 | 200A / 200A / 200A |
材料・表面処理
| 材料データ · 絶縁材料 | ナイロン |
|---|---|
| 材料データ · ハロゲンフリー | 規格適合 |
| 材料データ · 環境保護要件 | REACH/RoHS適合 |
| 材料データ · シールリング材質 | シリコーン |
| 材料データ · 接点材料 | 銅合金 |
| 材料データ · シェル色 | 橙 |
| 材料データ · 難燃グレード | UL94V-0 |
環境条件
| 環境条件 · 動作周囲温度（温度上昇を含む） | -40℃-125℃ |
|---|---|
| 環境条件 · 保管・輸送時周囲温度 | -40°C ~ +80°C |
その他の仕様
| 結線データ · 結線方式 | 圧着 |
|---|---|
| 環境条件 · 保護等級（嵌合時） | IP67 |
| 環境条件 · 標高 | 2000m |
| 機械的特性 · 挿抜回数 | 100 |
| 規格・仕様 · 規格・仕様 | UL4128 |
| 電気的仕様 · 汚損度 | 3 |
| UL 仕様 · AWG | 1/0 / 1/0 / 1/0 |
図面・技術資料
選定に関するよくある質問
電流値と適用条件は何ですか？
電気的仕様 · 定格電流: UL DC1500V; UL 仕様 · 定格電流: 200A / 200A / 200A. 各数値は、記載された規格、区分、試験条件と併せてご確認ください。
電圧値と適用規格は何ですか？
UL 仕様 · 定格電圧: 1500V / 1500V / 1500V. 各数値は、記載された規格、区分、試験条件と併せてご確認ください。
「結線データ · 結線方式」の仕様は何ですか？
結線データ · 結線方式: 圧着.
「環境条件 · 動作周囲温度（温度上昇を含む）」の仕様は何ですか？
環境条件 · 動作周囲温度（温度上昇を含む）: -40℃-125℃.
