ピッチ
2.54 mm (0.100 インチ)
ソケットヘッダー
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
基板・FPCコネクタ

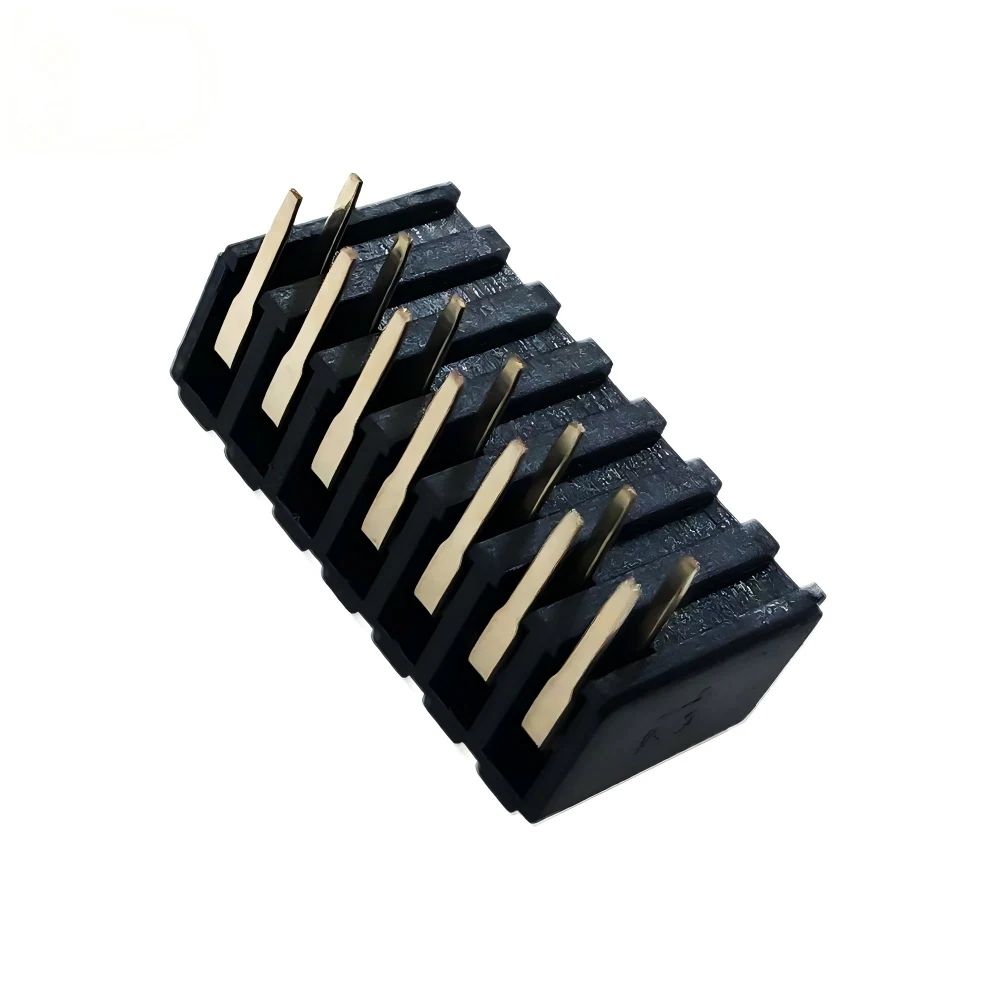

ソケットヘッダー · 2.54 mm (0.100 インチ)
シリーズ仕様範囲：ピッチ: 2.54 mm (0.100 インチ) · 取付方式: スルーホール (THT) / SMT 表面実装 (特注 選択)
お見積もり・選定サポート
- ピッチ
- 2.54 mm (0.100 インチ)
- 取付方式
- スルーホール (THT) / SMT 表面実装 (特注 選択)
- 結線方式
- はんだ付け
- 材料
- プラスチック
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
製品概要
ソケットヘッダー。ソケットヘッダー。シリーズ構成の仕様：ピッチ: 2.54 mm (0.100 インチ)、取付方式: スルーホール (THT) / SMT 表面実装 (特注 選択)、結線方式: はんだ付け。
この製品の選定を相談製品特長
取付方式
スルーホール (THT) / SMT 表面実装 (特注 選択)
結線方式
はんだ付け
材料
プラスチック
温度範囲
-40 ～ 85 °C
製品画像
技術仕様
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
構造・接続
| 結線方式 | はんだ付け |
|---|---|
| 耐久性 | 高い |
| ピッチ | 2.54 mm (0.100 インチ) |
| 取付方式 | スルーホール (THT) / SMT 表面実装 (特注 選択) |
| 挿抜サイクル数 | 100-500 サイクル (による めっき) |
電気・信号
| 定格電流 | 5A |
|---|---|
| 定格電流 | 3 A 接点あたり |
| 定格電圧 | 250 V AC |
| 接触抵抗 | ≤ 20 mΩ |
| 絶縁抵抗 | ≥ 1000 MΩ |
| 耐電圧 | AC 500 V, 1 min |
| リフロー耐性 | 260 °C 最大, 5-10 s (SMT 仕様) |
材料・表面処理
| 材料 | プラスチック |
|---|---|
| コンタクトピン材料 | りん青銅 |
環境条件
| 温度範囲 | -40 ～ 85 °C |
|---|---|
| 使用温度 | -40 °C ~ +105 °C |
その他の仕様
| 接続形式 | スナップ式 |
|---|---|
| 列数 | 二重 / 2列 |
| ピン数範囲 | 2×2 ~ 2×40 ピン (4-80 極 合計) |
| 方向 | ストレート 垂直 / 直角 / 特注 スタック 高さ |
図面・技術資料
選定に関するよくある質問
接続ピッチはいくつですか？
ピッチ：2.54 mm (0.100 インチ)。基板フットプリントや相手側インターフェースのピッチは選定構成に合わせてください。
取付方式は何ですか？
取付方式: スルーホール (THT) / SMT 表面実装 (特注 選択). この構成に必要な取付スペースと嵌合形状をご確認ください。
結線方式は何ですか？
結線方式: はんだ付け. この構成に必要な取付スペースと嵌合形状をご確認ください。
「材料」の仕様は何ですか？
材料: プラスチック.
構成を確認し、お見積もりを依頼。
型番または仕様、数量、ご希望の納期をお知らせください。
