ピッチ
1.27 mm / 0.050 内
ピンヘッダー
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
基板・FPCコネクタ
ピンヘッダー · 1.27 mm / 0.050 内 · 接点数: 06~80 ピン
シリーズ仕様範囲：ピッチ: 1.27 mm / 0.050 内 · ピン: 06~80 ピン
お見積もり・選定サポート
- ピッチ
- 1.27 mm / 0.050 内
- ピン
- 06~80 ピン
- 取付方式
- 表面実装 / SMT
- 結線
- はんだ付け
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
製品概要
ピンヘッダー。ピンヘッダー。シリーズ構成の仕様：ピッチ: 1.27 mm / 0.050 内、ピン: 06~80 ピン、取付方式: 表面実装 / SMT。
この製品の選定を相談製品特長
ピン
06~80 ピン
取付方式
表面実装 / SMT
結線
はんだ付け
ハウジング
PBT UL94V-0 / PA6T

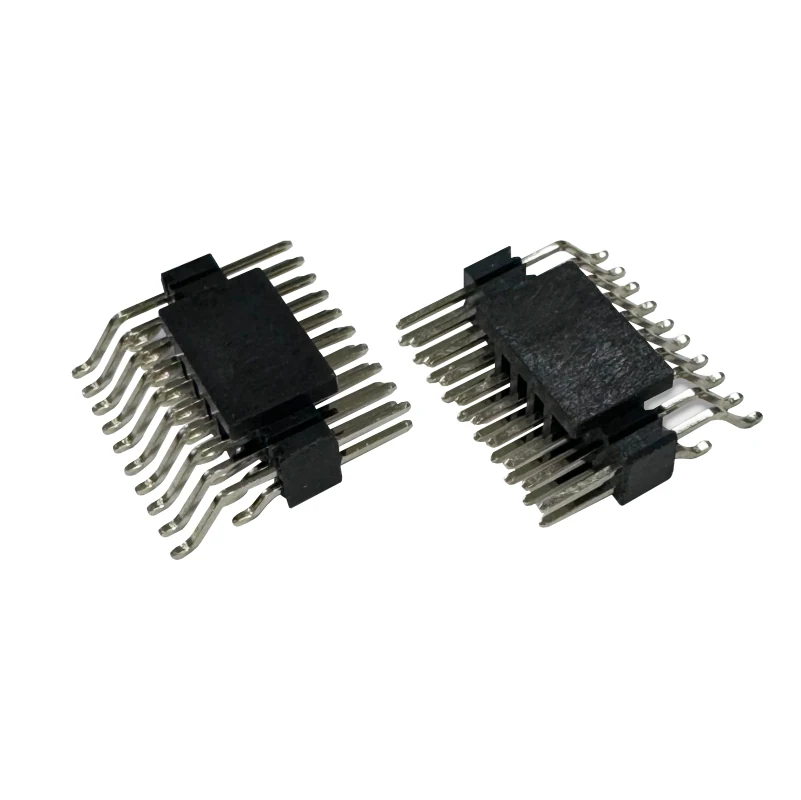

製品画像
技術仕様
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
構造・接続
| ピン | 06~80 ピン |
|---|---|
| 極数 | 10 |
| ピッチ | 1.27 mm / 0.050 内 |
| 取付方式 | 表面実装 / SMT |
| 結線 | はんだ付け |
| 嵌合ポスト長 | 3.05 mm / 0.120 内 |
| 耐久性 | 100 挿抜回数 |
電気・信号
| 定格電流 | 1 A 接点あたり |
|---|---|
| 定格電圧 | 125 VAC |
| 初期接触抵抗 | 20 mΩ 最大. |
| 試験後の接触抵抗 | 50 mΩ 最大. |
| 絶縁抵抗 | 1,000 MΩ 最小. 条件： 500 VDC / 2 min |
材料・表面処理
| ハウジング | PBT UL94V-0 / PA6T |
|---|---|
| 接点めっき | 選択薄金めっき |
| 接点材料 | 銅合金 |
| 嵌合コンタクトめっき | 金, 0.25 μm / 10 μ内 |
| はんだテールめっき | つや消しすず, 1.27 μm / 50 μ内 |
| 絶縁材料 | 熱可塑性樹脂 |
環境条件
| 使用温度 | -55°C ～ +125°C |
|---|
その他の仕様
| インターフェース形式 | SMD |
|---|---|
| 製品タイプ | 基板対基板コネクタ / オス ピン ヘッダー |
| コネクタ形式 | シュラウドなし ヘッダー |
| コンタクト形式 | オス ピン |
| 列数 | 2 |
| 列間ピッチ | 1.27 mm |
| 方向 | 垂直 / ストレート |
| 絶縁材料難燃性等級 | UL94 V-0 |
| はんだ付け工程 | ベーパーフェーズ 相 / IR リフロー |
図面・技術資料
選定に関するよくある質問
接続ピッチはいくつですか？
ピッチ：1.27 mm / 0.050 内。基板フットプリントや相手側インターフェースのピッチは選定構成に合わせてください。
極数または接点数はいくつですか？
ピン：06~80 ピン。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
取付方式は何ですか？
取付方式: 表面実装 / SMT. この構成に必要な取付スペースと嵌合形状をご確認ください。
結線方式は何ですか？
結線: はんだ付け. この構成に必要な取付スペースと嵌合形状をご確認ください。
