極
120 (20 × 6)
SFPコネクタ
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
入出力・データコネクタ
SFPコネクタ · 接点数: 120 (20 × 6) · スルーホール, 直角
シリーズ仕様範囲：極: 120 (20 × 6) · 取付: スルーホール, 直角
お見積もり・選定サポート
- 極
- 120 (20 × 6)
- 取付
- スルーホール, 直角
- 耐電圧
- 300 V AC
- 定格電流
- 0.5 A / 接点
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
製品概要
SFPコネクタ。SFPコネクタ。シリーズ構成の仕様：極: 120 (20 × 6)、取付: スルーホール, 直角、耐電圧: 300 V AC。
この製品の選定を相談製品特長
取付
スルーホール, 直角
耐電圧
300 V AC
定格電流
0.5 A / 接点
接点材料
金めっき りん青銅

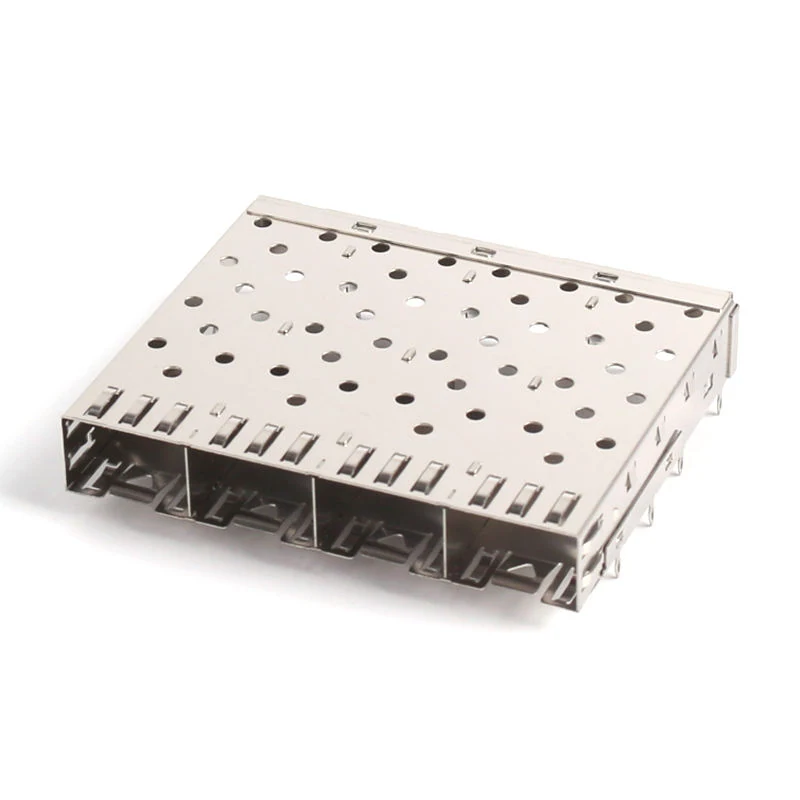

製品画像
技術仕様
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
構造・接続
| オス・メス | メス |
|---|---|
| 結線 | プレスフィット |
| 極 | 120 (20 × 6) |
| ピッチ | 0.8 mm (0.031 内) |
| 取付 | スルーホール, 直角 |
| 結線 | プレスフィット 適合 ピン (Ø0.64 mm, テール 2.05 mm) / オプション SMT |
| 挿抜サイクル数 | ≥ 100 (ホットスワップ) |
| 代表寸法 | L ≈ 86.0 × W ≈ 48.6 × H ≈ 12.3 mm (参考. 業界 1×6) |
| 結線 | プレスフィット (標準) / SMT テール / 混合 |
電気・信号
| 定格電流 | 0.5 A / 接点 |
|---|---|
| 接触抵抗 | ≤ 80 mΩ |
| 絶縁抵抗 | ≥ 1000 MΩ @ 500 V DC |
| 耐電圧 | 300 V AC |
材料・表面処理
| 接点材料 | 金めっき りん青銅 |
|---|---|
| 接点材料 | りん青銅 |
| 接点めっき | 嵌合部薄金めっき (30 µ" オプション), すず 上 プレスフィット テール |
| ケージ材質 | 洋白 (銅合金), ニッケルめっき |
その他の仕様
| 形状 | SFP / SFP+ / SFP28 下位互換 |
|---|---|
| ハウジング難燃性等級 | UL 94 V-0 (LCP) |
図面・技術資料
選定に関するよくある質問
極数または接点数はいくつですか？
極：120 (20 × 6)。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
取付方式は何ですか？
取付: スルーホール, 直角. この構成に必要な取付スペースと嵌合形状をご確認ください。
電圧値と適用規格は何ですか？
耐電圧: 300 V AC. 各数値は、記載された規格、区分、試験条件と併せてご確認ください。
電流値と適用条件は何ですか？
定格電流: 0.5 A / 接点. 各数値は、記載された規格、区分、試験条件と併せてご確認ください。
構成を確認し、お見積もりを依頼。
型番または仕様、数量、ご希望の納期をお知らせください。
