構造仕様 · ピッチ
5mm
端子台

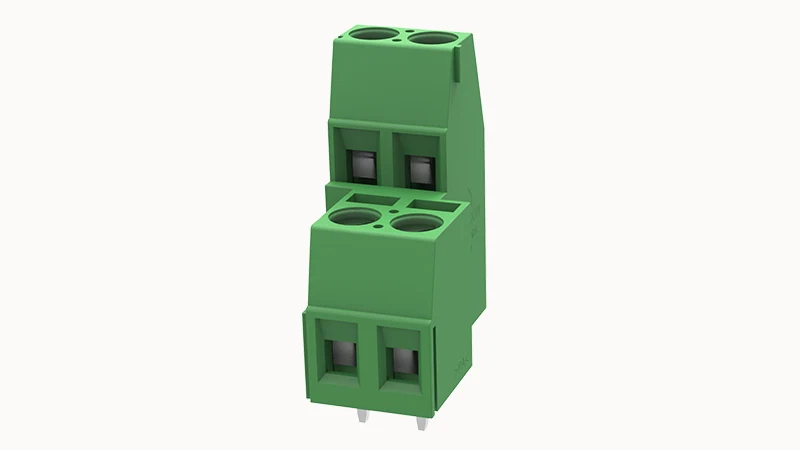

製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
端子台
端子台 DG500A-5.0-100A-04P · 5mm · 接点数: 4
構造仕様 · ピッチ: 5mm · 構造仕様 · 極数: 4
お見積もり・選定サポート
- 型番
- DG500A-5.0-100A-04P
- 構造仕様 · ピッチ
- 5mm
- 構造仕様 · 極数
- 4
- 構造仕様 · 接続方式
- ねじ接続
- 接続可能電線 · 単線断面積
- 1.0~2.5mm²
製品概要
DG500A-5.0-100A-04P。端子台。ピッチ: 5mm、極数: 4、接続方式: ねじ接続。
完全な注文型番 DG500A-5.0-100A-04P を指定し、以下のインターフェース、取付条件、定格条件をご確認ください。
この製品の選定を相談製品特長
構造仕様 · 極数
4
構造仕様 · 接続方式
ねじ接続
接続可能電線 · 単線断面積
1.0~2.5mm²
UL 電気的仕様 · 定格電流 (B)
20A
製品画像
技術仕様
製品識別情報
| メーカー注文番号 | 10040004395 |
|---|
構造・接続
| 接続可能電線 · 締付トルク | 0.5N.m |
|---|---|
| 接続可能電線 · 被覆剥き長さ | 6mm |
| 構造仕様 · 接続方式 | ねじ接続 |
| 構造仕様 · ピッチ | 5mm |
| 構造仕様 · 極数 | 4 |
電気・信号
| UL 電気的仕様 · 定格電圧 (B) | 300V |
|---|---|
| UL 電気的仕様 · 定格電圧 (D) | 300V |
| UL 電気的仕様 · 定格電流 (B) | 20A |
| UL 電気的仕様 · 定格電流 (D) | 10A |
| IEC 電気的仕様 · 定格電圧 | 250V |
| IEC 電気的仕様 · 定格電流 | 18A |
| IEC 電気的仕様 · 定格電圧 (III/2) | 250V |
| IEC 電気的仕様 · 定格商用周波耐電圧 (1min) | 2KV |
| UL 仕様 · 定格電圧 [使用グループ: B] | 300V |
| UL 仕様 · 定格電圧 [使用グループ: D] | 300V |
| UL 仕様 · 定格電流 [使用グループ: B] | 20A |
| UL 仕様 · 定格電流 [使用グループ: D] | 10A |
| UL 仕様 · 過電圧カテゴリ／汚染度 [過電圧カテゴリ／汚染度: III/3] | III/3 |
| UL 仕様 · 過電圧カテゴリ／汚染度 [過電圧カテゴリ／汚染度: III/2] | III/2 |
| UL 仕様 · 過電圧カテゴリ／汚染度 [過電圧カテゴリ／汚染度: II/2] | II/2 |
| UL 仕様 · 定格電圧 [過電圧カテゴリ／汚染度: III/2] | 250V |
| UL 仕様 · 定格電流 [過電圧カテゴリ／汚染度: III/2] | 18A |
| UL 仕様 · 接続可能電線範囲 [過電圧カテゴリ／汚染度: III/2] | 1.0-2.5mm² |
電線・ケーブル
| 接続可能電線 · 単線断面積 | 1.0~2.5mm² |
|---|---|
| 接続可能電線 · より線断面積 | 1.0~2.5mm² |
材料・表面処理
| 材料データ · 環境関連事項 | REACH/RoHS適合 |
|---|---|
| 材料データ · 接点材料 | 銅合金 |
| 材料データ · 接点表面金属 | すずめっき |
| 材料データ · 絶縁材料 | PA66 |
| 材料データ · 絶縁材料グループ | Ⅰ |
| 材料データ · 難燃グレード | UL94V-0 |
環境条件
| 環境条件 · 動作時周囲温度 | -40℃~105℃(ディレーティング曲線による) |
|---|
その他の仕様
| 加工上の注意 · 工程 | フローはんだ付け/手はんだ付け |
|---|---|
| 接続可能電線 · AWG | 28~12AWG |
| 構造仕様 · 取付方式 | 基板はんだ付け |
| 構造仕様 · ピン配列 | 直列2列 |
| 構造仕様 · ドライバー | マイナスドライバー |
| 構造仕様 · ねじ | M3 |
| 構造仕様 · 着脱可否 | なし |
| 構造仕様 · 列数 | 2 |
| 機械試験 · 試験規格 | UL1059/IEC60998 |
| UL 仕様 · 使用グループ [使用グループ: B] | B |
| UL 仕様 · 使用グループ [使用グループ: C] | C |
| UL 仕様 · 使用グループ [使用グループ: D] | D |
| UL 仕様 · AWG [使用グループ: B] | 28~12AWG |
| UL 仕様 · AWG [使用グループ: D] | 28~12AWG |
図面・技術資料
選定に関するよくある質問
接続ピッチはいくつですか？
構造仕様 · ピッチ：5mm。基板フットプリントや相手側インターフェースのピッチは選定構成に合わせてください。
極数または接点数はいくつですか？
構造仕様 · 極数：4。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
結線方式は何ですか？
構造仕様 · 接続方式: ねじ接続. この構成に必要な取付スペースと嵌合形状をご確認ください。
「接続可能電線 · 単線断面積」の仕様は何ですか？
接続可能電線 · 単線断面積: 1.0~2.5mm².
