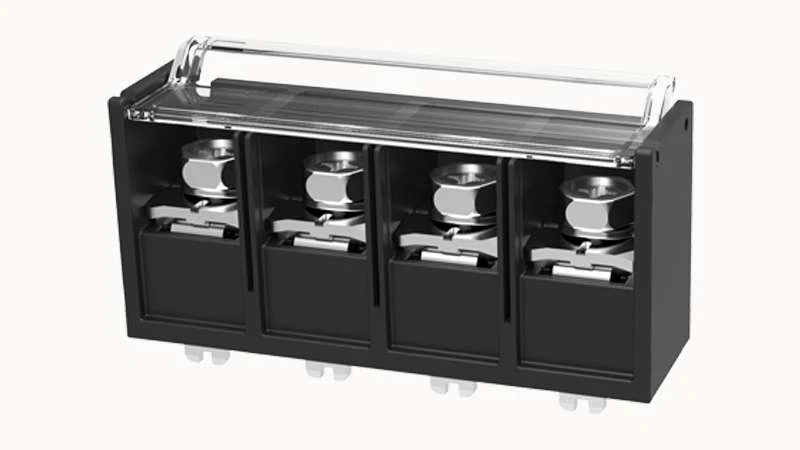

端子台 DG2350-50A(H)-04P · 接点数: 4
構造仕様 · 極数: 4 · 概要 · 接続方式: ねじ接続
お見積もり・選定サポート
- 型番
- DG2350-50A(H)-04P
- 構造仕様 · 極数
- 4
- 概要 · 接続方式
- ねじ接続
- 接続可能電線範囲 · 接続可能導体断面積
- 2~1/0AWG
- UL 電気的仕様 · 定格電流 (B)
- 120A
製品概要
DG2350-50A(H)-04P。端子台。極数: 4、接続方式: ねじ接続、接続可能導体断面積: 2~1/0AWG。
完全な注文型番 DG2350-50A(H)-04P を指定し、以下のインターフェース、取付条件、定格条件をご確認ください。
この製品の選定を相談製品特長
概要 · 接続方式
ねじ接続
接続可能電線範囲 · 接続可能導体断面積
2~1/0AWG
UL 電気的仕様 · 定格電流 (B)
120A
UL 電気的仕様 · 定格電圧 (B)
600V
製品画像
技術仕様
製品識別情報
| メーカー注文番号 | 12010000610 |
|---|
構造・接続
| 概要 · 接続方式 | ねじ接続 |
|---|---|
| 接続可能電線範囲 · 締付トルク | 5.5N.m |
| 構造仕様 · 極数 | 4 |
電気・信号
| UL 電気的仕様 · 定格電圧 (B) | 600V |
|---|---|
| UL 電気的仕様 · 定格電圧 (C) | 600V |
| UL 電気的仕様 · 定格電圧 (D) | 600V |
| UL 電気的仕様 · 定格電流 (B) | 120A |
| UL 電気的仕様 · 定格電流 (D) | 5A |
| UL 電気的仕様 · 定格電流 (C) | 120A |
| UL 仕様 · 定格電圧 [使用グループ: B] | 600V |
| UL 仕様 · 定格電圧 [使用グループ: C] | 600V |
| UL 仕様 · 定格電圧 [使用グループ: D] | 600V |
| UL 仕様 · 定格電流 [使用グループ: B] | 120A |
| UL 仕様 · 定格電流 [使用グループ: C] | 120A |
| UL 仕様 · 定格電流 [使用グループ: D] | 5A |
| UL 電気的仕様 · 定格電圧 [適用カテゴリ: B] | 600V |
| UL 電気的仕様 · 定格電圧 [適用カテゴリ: C] | 600V |
| UL 電気的仕様 · 定格電圧 [適用カテゴリ: D] | 600V |
| UL 電気的仕様 · 定格電流 [適用カテゴリ: B] | 120A |
| UL 電気的仕様 · 定格電流 [適用カテゴリ: C] | 120A |
| UL 電気的仕様 · 定格電流 [適用カテゴリ: D] | 5A |
電線・ケーブル
| 接続可能電線範囲 · 接続可能導体断面積 | 2~1/0AWG |
|---|
材料・表面処理
| 材料データ · 環境関連事項 | REACH/RoHS適合 |
|---|---|
| 材料データ · 接点材料 | 銅合金 |
| 材料データ · 接点表面金属 | すずめっき |
| 材料データ · 絶縁材料 | PBT |
| 材料データ · 絶縁材料グループ | Ⅲa |
| 材料データ · 難燃グレード | UL94V-0 |
環境条件
| 環境条件 · 動作時周囲温度 | -40℃~125℃(ディレーティング曲線による) |
|---|
その他の仕様
| 機器特性 · 極数 | 23.5mm |
|---|---|
| 構造仕様 · 取付方式 | 基板はんだ付け |
| 構造仕様 · ピン配列 | 直列2列 |
| 構造仕様 · ドライバー | プラスドライバー |
| 構造仕様 · ねじ | M8 |
| 構造仕様 · 着脱可否 | なし |
| 構造仕様 · 列数 | 1 |
| 機械試験 · 試験規格 | UL1059 |
| UL 仕様 · 使用グループ [使用グループ: B] | B |
| UL 仕様 · 使用グループ [使用グループ: C] | C |
| UL 仕様 · 使用グループ [使用グループ: D] | D |
| UL 仕様 · AWG [使用グループ: B] | 2~1/0 |
| UL 仕様 · AWG [使用グループ: C] | 2~1/0 |
| UL 仕様 · AWG [使用グループ: D] | 2~1/0 |
| UL 電気的仕様 · 適用カテゴリ [適用カテゴリ: B] | B |
| UL 電気的仕様 · 適用カテゴリ [適用カテゴリ: C] | C |
| UL 電気的仕様 · 適用カテゴリ [適用カテゴリ: D] | D |
| UL 電気的仕様 · AWG [適用カテゴリ: B] | 2~1/0 |
| UL 電気的仕様 · AWG [適用カテゴリ: C] | 2~1/0 |
| UL 電気的仕様 · AWG [適用カテゴリ: D] | 2~1/0 |
図面・技術資料
選定に関するよくある質問
極数または接点数はいくつですか？
構造仕様 · 極数：4。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
結線方式は何ですか？
概要 · 接続方式: ねじ接続. この構成に必要な取付スペースと嵌合形状をご確認ください。
「接続可能電線範囲 · 接続可能導体断面積」の仕様は何ですか？
接続可能電線範囲 · 接続可能導体断面積: 2~1/0AWG.
電流値と適用条件は何ですか？
UL 電気的仕様 · 定格電流 (B): 120A; UL 電気的仕様 · 定格電流 (D): 5A; UL 電気的仕様 · 定格電流 (C): 120A; UL 仕様 · 定格電流 [使用グループ: B]: 120A; UL 仕様 · 定格電流 [使用グループ: C]: 120A; UL 仕様 · 定格電流 [使用グループ: D]: 5A; UL 電気的仕様 · 定格電流 [適用カテゴリ: B]: 120A; UL 電気的仕様 · 定格電流 [適用カテゴリ: C]: 120A; UL 電気的仕様 · 定格電流 [適用カテゴリ: D]: 5A. 各数値は、記載された規格、区分、試験条件と併せてご確認ください。
