構造仕様 · ピッチ
7.62mm
端子台
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
端子台

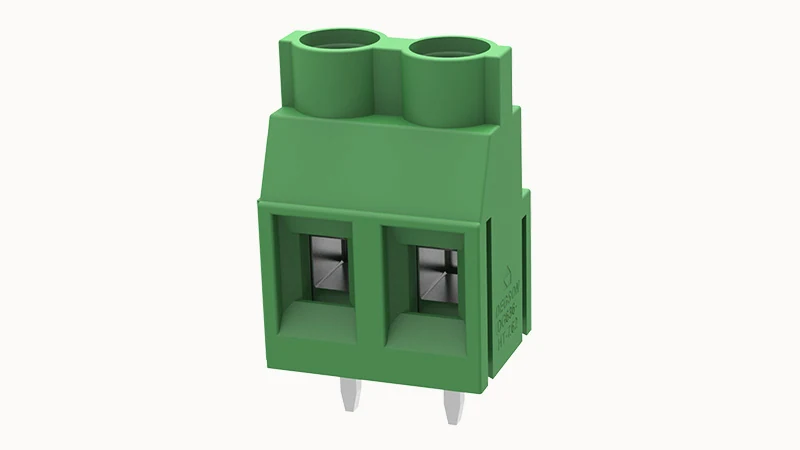

端子台 DG636-HT-7.62-02P · 7.62mm · 接点数: 2
構造仕様 · ピッチ: 7.62mm · 構造仕様 · 極数: 2
お見積もり・選定サポート
- 型番
- DG636-HT-7.62-02P
- 構造仕様 · ピッチ
- 7.62mm
- 構造仕様 · 極数
- 2
- 構造仕様 · 接続方式
- ねじ接続
- 接続可能電線 · 単線断面積
- 0.2~6mm²
製品概要
DG636-HT-7.62-02P。端子台。ピッチ: 7.62mm、極数: 2、接続方式: ねじ接続。
完全な注文型番 DG636-HT-7.62-02P を指定し、以下のインターフェース、取付条件、定格条件をご確認ください。
この製品の選定を相談製品特長
構造仕様 · 極数
2
構造仕様 · 接続方式
ねじ接続
接続可能電線 · 単線断面積
0.2~6mm²
UL 電気的仕様 · 定格電流 (B)
30A
製品画像
技術仕様
製品識別情報
| メーカー注文番号 | 10040007699 |
|---|
構造・接続
| 接続可能電線 · 締付トルク | 1.2N.m |
|---|---|
| 接続可能電線 · 被覆剥き長さ | 8mm |
| 構造仕様 · 接続方式 | ねじ接続 |
| 構造仕様 · ピッチ | 7.62mm |
| 構造仕様 · 極数 | 2 |
電気・信号
| UL 電気的仕様 · 定格電圧 (B) | 300V |
|---|---|
| UL 電気的仕様 · 定格電圧 (C) | 150V |
| UL 電気的仕様 · 定格電圧 (D) | 300V |
| UL 電気的仕様 · 定格電流 (B) | 30A |
| UL 電気的仕様 · 定格電流 (D) | 10A |
| UL 電気的仕様 · 定格電流 (C) | 30A |
| IEC 電気的仕様 · 定格電圧 | 630V |
| IEC 電気的仕様 · 定格電圧 (III/3) | 500V |
| IEC 電気的仕様 · 定格電流 | 32A |
| IEC 電気的仕様 · 定格電圧 (III/2) | 630V |
| IEC 電気的仕様 · 定格電圧 (II/2) | 1000V |
| IEC 電気的仕様 · 定格インパルス電圧 (III/3) | 6KV |
| IEC 電気的仕様 · 定格インパルス電圧 (III/2) | 6KV |
| IEC 電気的仕様 · 定格インパルス電圧 (II/2) | 6KV |
| UL 仕様 · 定格電圧 [使用グループ: B] | 300V |
| UL 仕様 · 定格電圧 [使用グループ: C] | 150V |
| UL 仕様 · 定格電圧 [使用グループ: D] | 300V |
| UL 仕様 · 定格電流 [使用グループ: B] | 30A |
| UL 仕様 · 定格電流 [使用グループ: C] | 30A |
| UL 仕様 · 定格電流 [使用グループ: D] | 10A |
電線・ケーブル
| 接続可能電線 · 単線断面積 | 0.2~6mm² |
|---|---|
| 接続可能電線 · より線断面積 | 0.2~4.0mm² |
材料・表面処理
| 材料データ · 環境関連事項 | REACH/RoHS適合 |
|---|---|
| 材料データ · 接点材料 | 銅 |
| 材料データ · 接点表面金属 | すずめっき |
| 材料データ · 絶縁材料 | PA66 |
| 材料データ · 絶縁材料グループ | Ⅰ |
| 材料データ · 難燃グレード | UL94V-0 |
環境条件
| 環境条件 · 動作時周囲温度 | -40℃~105℃(ディレーティング曲線による) |
|---|
その他の仕様
| 加工上の注意 · 工程 | フローはんだ付け/手はんだ付け |
|---|---|
| 接続可能電線 · AWG | 26~10AWG |
| 構造仕様 · 取付方式 | 基板はんだ付け |
| 構造仕様 · ピン配列 | 直列1列 |
| 構造仕様 · ドライバー | プラスドライバー |
| 構造仕様 · ねじ | M3.5 |
| 構造仕様 · 着脱可否 | なし |
| 構造仕様 · 列数 | 1 |
| 機械試験 · 試験規格 | IEC60947/UL1059 |
| UL 仕様 · 使用グループ [使用グループ: B] | B |
| UL 仕様 · 使用グループ [使用グループ: C] | C |
| UL 仕様 · 使用グループ [使用グループ: D] | D |
| UL 仕様 · AWG [使用グループ: B] | 20~10AWG |
| UL 仕様 · AWG [使用グループ: C] | 20~10AWG |
| UL 仕様 · AWG [使用グループ: D] | 20~10AWG |
図面・技術資料
選定に関するよくある質問
接続ピッチはいくつですか？
構造仕様 · ピッチ：7.62mm。基板フットプリントや相手側インターフェースのピッチは選定構成に合わせてください。
極数または接点数はいくつですか？
構造仕様 · 極数：2。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
結線方式は何ですか？
構造仕様 · 接続方式: ねじ接続. この構成に必要な取付スペースと嵌合形状をご確認ください。
「接続可能電線 · 単線断面積」の仕様は何ですか？
接続可能電線 · 単線断面積: 0.2~6mm².
