ピッチ
2.54mm
電線対基板コネクタ
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
電線対基板・電線対電線コネクタ

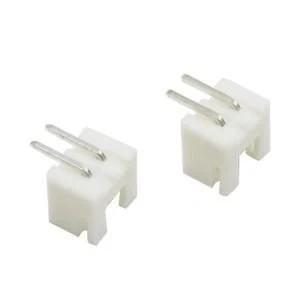

電線対基板コネクタ · 2.54mm · 接点数: 2-15p · 色 白
シリーズ仕様範囲：ピッチ: 2.54mm · 極数: 2-15p
お見積もり・選定サポート
- ピッチ
- 2.54mm
- 極数
- 2-15p
- 取付方式
- SMT
- 適用電線サイズ
- #22-28
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
製品概要
電線対基板コネクタ。電線対基板コネクタ。シリーズ構成の仕様：ピッチ: 2.54mm、極数: 2-15p、取付方式: SMT。
この製品の選定を相談製品特長
極数
2-15p
取付方式
SMT
適用電線サイズ
#22-28
定格電流
3.0A AC DC
製品画像
技術仕様
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
構造・接続
| ピッチ | 2.54mm |
|---|---|
| 極数 | 2-15p |
| オス・メス | メス |
| 取付方式 | SMT |
| 極数 | 2-15p |
| 挿抜サイクル数 | 5000 サイクル 最小 |
電気・信号
| 定格電流 | 3.0A AC DC |
|---|---|
| 定格電圧 | 250V AC/DC |
| 接触抵抗 | 20m ohms 最大 |
| 絶縁抵抗 | 1000m ohms 最小 |
| 耐電圧 | 1000V/1min AC |
電線・ケーブル
| 適用電線サイズ | #22-28 |
|---|
材料・表面処理
| 色 | 白 |
|---|---|
| ハウジング | Nylon66 UL94V-0 |
環境条件
| 使用温度 | -25℃ ～ +85℃ |
|---|
その他の仕様
| タイプ | 直角, スルーホール 取付 |
|---|---|
| 接点 | すずめっき黄銅 |
図面・技術資料
選定に関するよくある質問
接続ピッチはいくつですか？
ピッチ：2.54mm。基板フットプリントや相手側インターフェースのピッチは選定構成に合わせてください。
極数または接点数はいくつですか？
極数：2-15p。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
取付方式は何ですか？
取付方式: SMT. この構成に必要な取付スペースと嵌合形状をご確認ください。
「適用電線サイズ」の仕様は何ですか？
適用電線サイズ: #22-28.
構成を確認し、お見積もりを依頼。
型番または仕様、数量、ご希望の納期をお知らせください。
