ピッチ
1.25mm
電線対基板コネクタ
製品画像を一時的に表示できません製品外観・構成は選定型番によります画像を拡大
電線対基板・電線対電線コネクタ
電線対基板コネクタ · 1.25mm · 接点数: 2-16 · オス・メス メス
シリーズ仕様範囲：ピッチ: 1.25mm · ピン: 2-16
お見積もり・選定サポート
- ピッチ
- 1.25mm
- ピン
- 2-16
- 取付方向
- 水平
- 結線方式
- はんだ付け
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
製品概要
電線対基板コネクタ。電線対基板コネクタ。シリーズ構成の仕様：ピッチ: 1.25mm、ピン: 2-16、取付方向: 水平。
この製品の選定を相談製品特長
ピン
2-16
取付方向
水平
結線方式
はんだ付け
定格電流
1.0AMPS

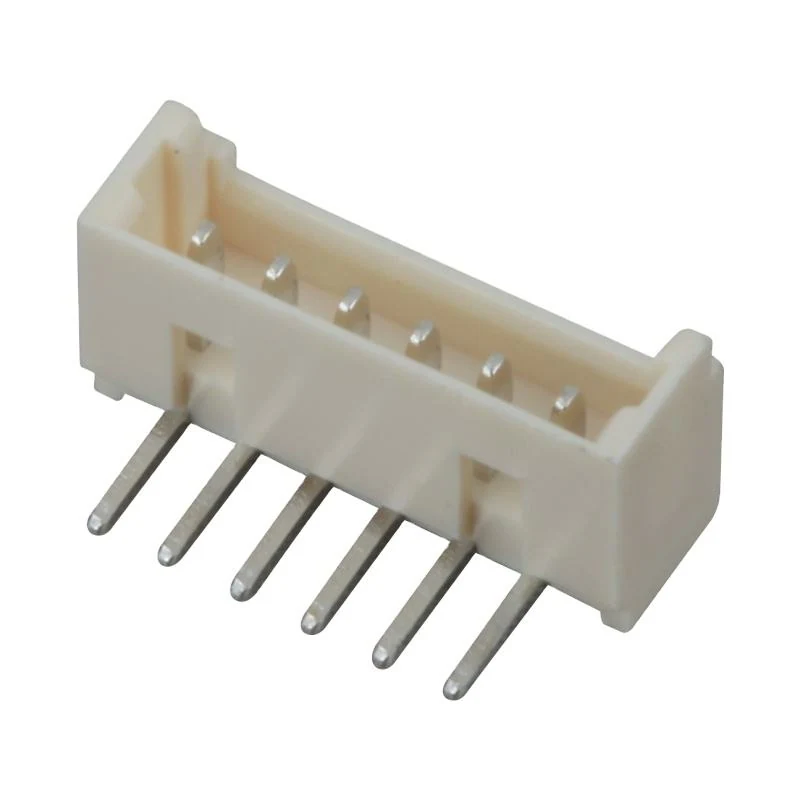

製品画像
技術仕様
仕様にはシリーズまたは複数構成の範囲が含まれる場合があります。接点数、寸法、結線方式を選定後、該当型番の定格をご確認ください。
構造・接続
| 耐久性 | 高い |
|---|---|
| 結線方式 | はんだ付け |
| オス・メス | メス |
| ピン | 2-16 |
| ピッチ | 1.25mm |
| 取付方向 | 水平 |
電気・信号
| 耐電圧 | 1000V AC/最小 |
|---|---|
| 接触抵抗 | 0.03Ω 最大 |
| 定格電流 | 1.0AMPS |
| 動作電圧 | 200V AC/DC |
| 絶縁抵抗 | 1000MΩ 最小 |
材料・表面処理
| めっき | すずめっき |
|---|
環境条件
| 温度範囲 | -40 ～ 85 °C |
|---|---|
| 使用温度 | -28~85℃ |
その他の仕様
| 接続形式 | スナップ式 |
|---|---|
| 接点 | 黄銅、金めっき厚さ：超 50U |
| タイプ | 電線-～-基板 コネクタ |
| 接点 | りん青銅 |
図面・技術資料
選定に関するよくある質問
接続ピッチはいくつですか？
ピッチ：1.25mm。基板フットプリントや相手側インターフェースのピッチは選定構成に合わせてください。
極数または接点数はいくつですか？
ピン：2-16。範囲または複数の選択肢が示されている場合は、必要な極数とピン配置を指定してください。
取付方式は何ですか？
取付方向: 水平. この構成に必要な取付スペースと嵌合形状をご確認ください。
結線方式は何ですか？
結線方式: はんだ付け. この構成に必要な取付スペースと嵌合形状をご確認ください。
構成を確認し、お見積もりを依頼。
型番または仕様、数量、ご希望の納期をお知らせください。
