间距
0.4mm
板对板连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
板对板连接器 · 0.4mm · 触点数量: 90P, 双排
系列参数范围：间距: 0.4mm · 针脚数: 90P, 双排
支持询价与选型协同
- 间距
- 0.4mm
- 针脚数
- 90P, 双排
- 配合高度
- 可按需定制 (标准堆叠高度选项)
- 壳体
- LCP, UL94 V-0 阻燃
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
板对板连接器，板对板连接器。系列配置参数：间距: 0.4mm；针脚数: 90P, 双排；配合高度: 可按需定制 (标准堆叠高度选项)。
提交此产品的选型需求产品特点
针脚数
90P, 双排
配合高度
可按需定制 (标准堆叠高度选项)
壳体
LCP, UL94 V-0 阻燃
接口性别
母端 / 公端

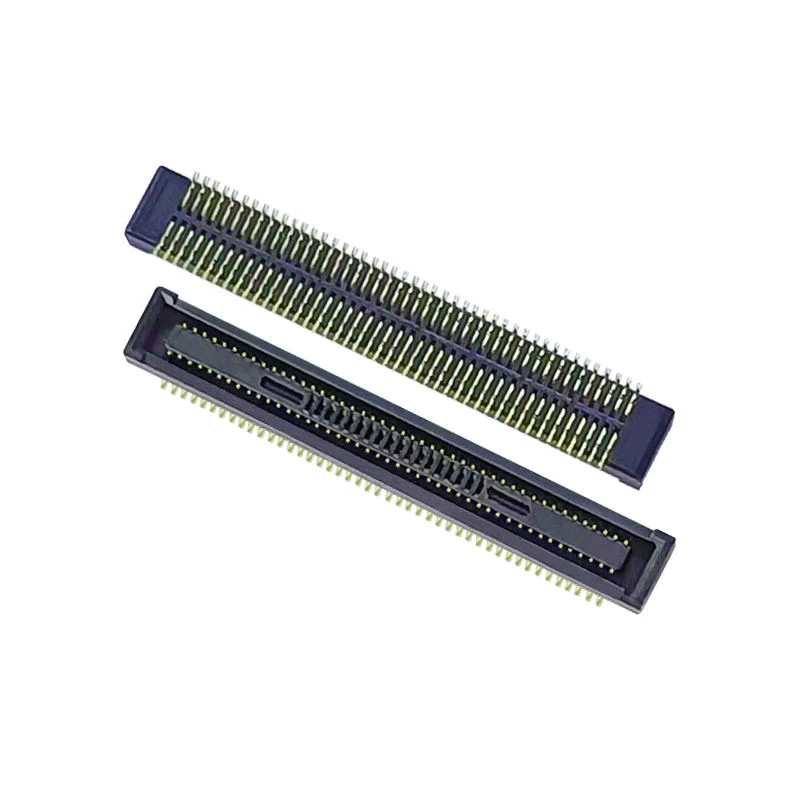

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 接口性别 | 母端 / 公端 |
|---|---|
| 针脚长度 | 定制 |
| 间距 | 0.4mm |
| 针脚数 | 90P, 双排 |
| 配合高度 | 可按需定制 (标准堆叠高度选项) |
| 插拔循环次数 | ≥50 次循环 |
| 插入力 / 拔出力 | 受控 低插入力 |
电气与信号
| 额定电流 | 0.3A 每触点 |
|---|---|
| 额定电压 | 30V AC/DC |
| 初始接触电阻 | ≤80mΩ |
| 绝缘电阻 | ≥1000MΩ @100VDC |
| 耐电压 | 150V AC 用于 1 分钟 |
材料与表面
| 镀层 | 金 |
|---|---|
| 壳体 | LCP, UL94 V-0 阻燃 |
| 触点镀层 | 选择性镀金 在 接触区; 镍底层 |
环境条件
| 工作温度 | -40~+105℃ |
|---|
其他技术参数
| 接触端子 | 磷青铜 |
|---|---|
| 焊接尾端 | 哑锡 |
| 焊接类型 | SMT 回流焊, 峰值温度 ≤260℃ |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：0.4mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚数：90P, 双排。若为范围或多个选项，需要确定具体位数及针位定义。
配合高度是什么？
配合高度: 可按需定制 (标准堆叠高度选项).
壳体是什么？
壳体: LCP, UL94 V-0 阻燃.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
