间距
2.0 mm, 双排 2×20P
排母连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排母连接器 · 2.0 mm, 双排 2×20P
系列参数范围：间距: 2.0 mm, 双排 2×20P · 安装方式: 90° 直角; 可选 通孔 / SMT
支持询价与选型协同
- 间距
- 2.0 mm, 双排 2×20P
- 安装方式
- 90° 直角; 可选 通孔 / SMT
- 端接方式
- 焊接
- 材料
- 塑料
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排母连接器，排母连接器。系列配置参数：间距: 2.0 mm, 双排 2×20P；安装方式: 90° 直角; 可选 通孔 / SMT；端接方式: 焊接。
提交此产品的选型需求产品特点
安装方式
90° 直角; 可选 通孔 / SMT
端接方式
焊接
材料
塑料
连接形式
卡扣连接

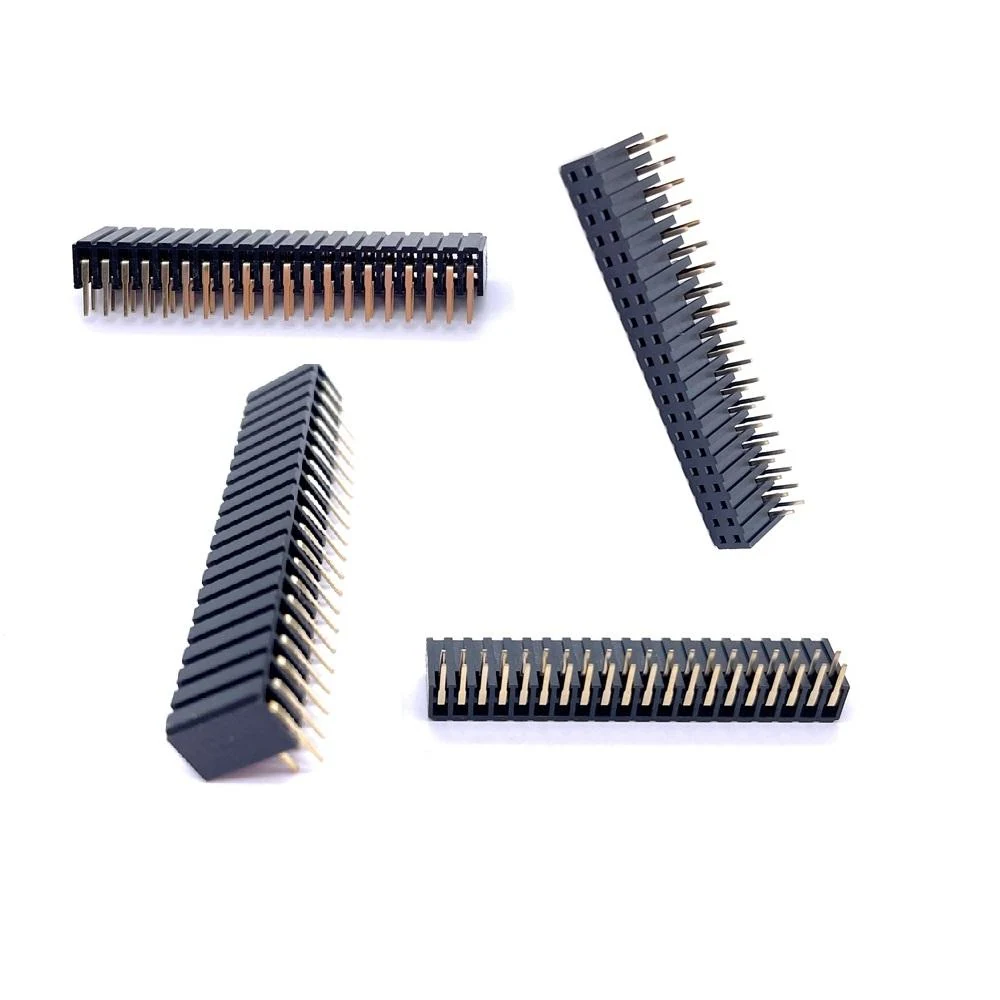

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 端接方式 | 焊接 |
|---|---|
| 耐久性 | 高 |
| 间距 | 2.0 mm, 双排 2×20P |
| 插拔循环次数 | 300 次循环 (镀金 版本) |
| 安装方式 | 90° 直角; 可选 通孔 / SMT |
| 锁定方式 | 防误插 防错极性 结构特征 |
电气与信号
| 额定电流 | 3A 每触点 |
|---|---|
| 额定电压 | 250V AC |
| 接触电阻 | ≤20 mΩ 最大 |
| 绝缘电阻 | ≥1000 MΩ 最小 |
| 耐电压 | AC 500V, 1 min 不含 击穿 |
材料与表面
| 材料 | 塑料 |
|---|---|
| 接触针材料 | 磷青铜 |
| 触点材料 | 黄铜 (C2680) 基底 材料 |
| 触点镀层 | 镀锡 标准; 薄金镀层 / 选择性镀金 可选 |
| 绝缘壳体 | 高温 PA6T / LCP, UL94V-0 阻燃 |
环境条件
| 工作温度 | -40 ℃ ~ +105 ℃ 汽车用 范围 |
|---|
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 回流焊 | 峰值 260 ℃, 10 s 最大 用于 铅-无 SMT 工艺 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.0 mm, 双排 2×20P。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: 90° 直角; 可选 通孔 / SMT. 安装空间和配对结构按这一配置核对。
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
材料是什么？
材料: 塑料.
