间距
2.54 mm (0.100")
排母连接器

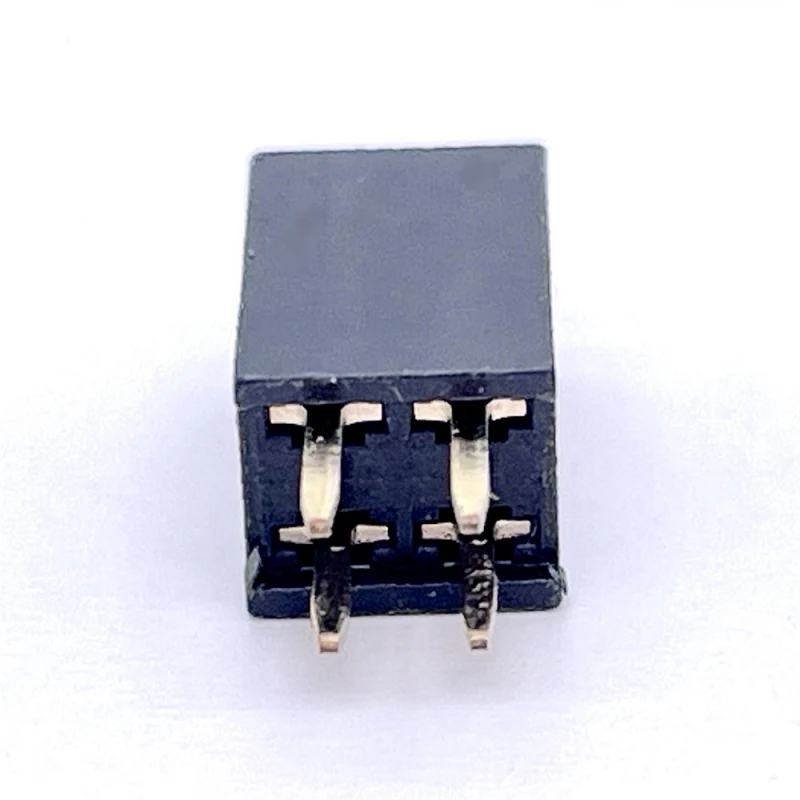

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排母连接器 · 2.54 mm (0.100")
系列参数范围：间距: 2.54 mm (0.100") · 安装方式: 通孔 直式; 可选 直角 / SMT
支持询价与选型协同
- 间距
- 2.54 mm (0.100")
- 安装方式
- 通孔 直式; 可选 直角 / SMT
- 端接方式
- 焊接
- 材料
- 塑料
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排母连接器，排母连接器。系列配置参数：间距: 2.54 mm (0.100")；安装方式: 通孔 直式; 可选 直角 / SMT；端接方式: 焊接。
提交此产品的选型需求产品特点
安装方式
通孔 直式; 可选 直角 / SMT
端接方式
焊接
材料
塑料
连接形式
卡扣连接
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 端接方式 | 焊接 |
|---|---|
| 耐久性 | 高 |
| 间距 | 2.54 mm (0.100") |
| 插拔循环次数 | ≥500 次 |
| 安装方式 | 通孔 直式; 可选 直角 / SMT |
电气与信号
| 额定电流 | 3 A 最大 每触点 |
|---|---|
| 额定电压 | 250 V AC |
| 接触电阻 | ≤20 mΩ |
| 绝缘电阻 | ≥1000 MΩ |
| 耐电压 | 1000 V AC (1 min) |
材料与表面
| 材料 | 塑料 |
|---|---|
| 接触针材料 | 磷青铜 |
| 触点材料 | 黄铜 (标准); 磷青铜 可选 |
| 绝缘体材料 | UL94V-0 高温热塑性塑料 (PA6T/Nylon-6T/PBT 可选) |
| 触点镀层 | Ni 基底 + 金 / 锡镀层; 定制 薄金镀层 厚度 |
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 排 | 双排 |
| 针位数量范围 | 2×02P ~ 2×40P |
| 端子类型 | Y 型 黄铜 触点 |
| 焊接类型 | 参数 |
| 通孔波峰焊 | 250 ℃ 最大, 3-10 s 保持时间 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.54 mm (0.100")。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: 通孔 直式; 可选 直角 / SMT. 安装空间和配对结构按这一配置核对。
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
材料是什么？
材料: 塑料.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
