间距
2.54 mm (0.100 英寸)
排母连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排母连接器 · 2.54 mm (0.100 英寸) · 通孔 (THT) 用于 PCB
系列参数范围：间距: 2.54 mm (0.100 英寸) · 安装方式: 通孔 (THT) 用于 PCB
支持询价与选型协同
- 间距
- 2.54 mm (0.100 英寸)
- 安装方式
- 通孔 (THT) 用于 PCB
- 端接方式
- 焊接
- 材料
- 塑料
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排母连接器，排母连接器。系列配置参数：间距: 2.54 mm (0.100 英寸)；安装方式: 通孔 (THT) 用于 PCB；端接方式: 焊接。
提交此产品的选型需求产品特点
安装方式
通孔 (THT) 用于 PCB
端接方式
焊接
材料
塑料
温度范围
-40 至 85 °C

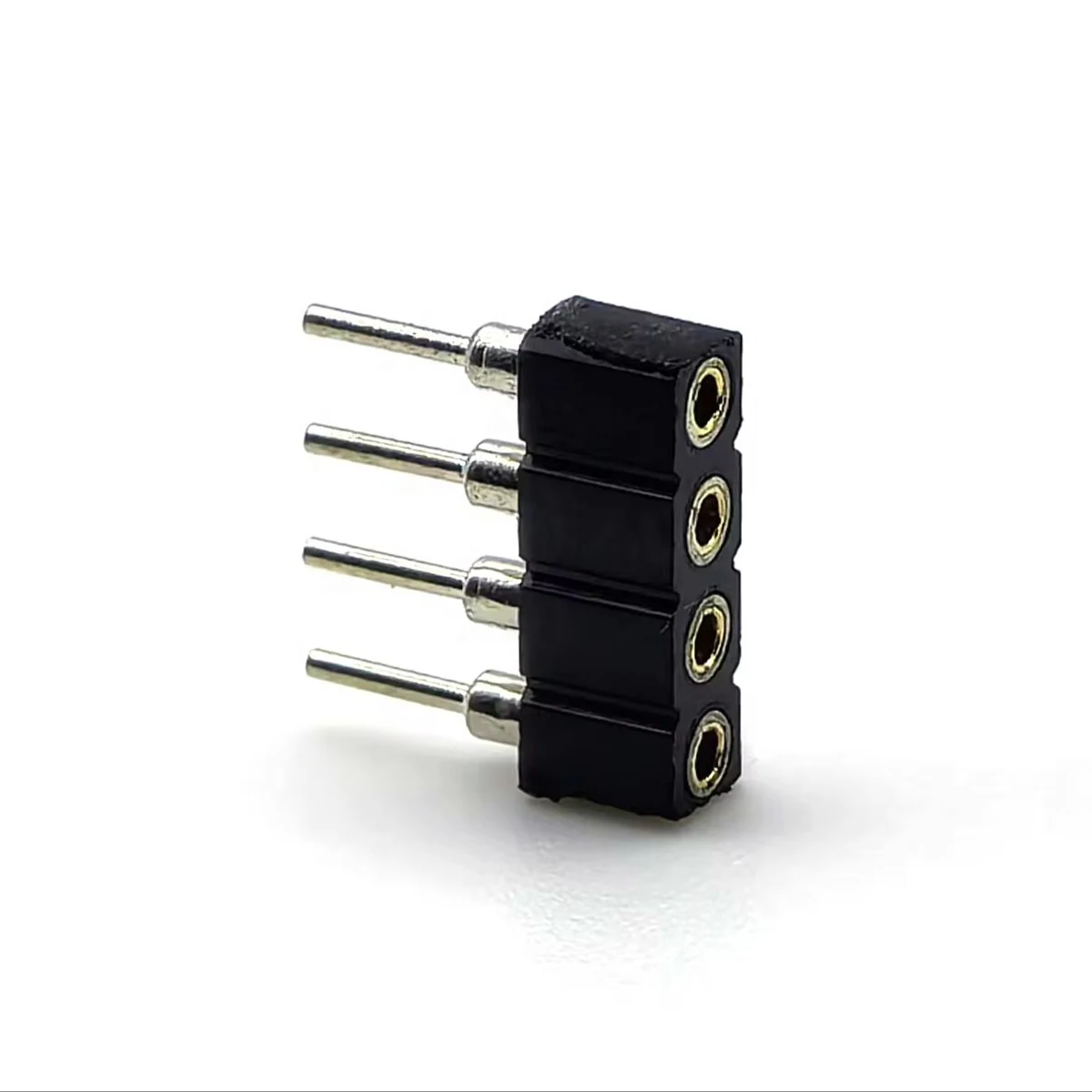

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 端接方式 | 焊接 |
|---|---|
| 耐久性 | 高 |
| 间距 | 2.54 mm (0.100 英寸) |
| 壳体高度 | H3.0 mm |
| 安装方式 | 通孔 (THT) 用于 PCB |
| 插拔循环次数 | 最小. 500 次循环 |
| 插入力 / 拔出力 | 适中 力, 否 松动 触点 或 覆盖于 / 超过-过紧 插头-内 |
电气与信号
| 额定电流 | 3 A 每针 |
|---|---|
| 额定电压 | 600 V AC/DC |
| 接触电阻 | ≤20 mΩ (初始) |
| 绝缘电阻 | ≥1000 MΩ |
| 耐电压 | 1000 V AC / 1 min |
材料与表面
| 材料 | 塑料 |
|---|---|
| 接触针材料 | 磷青铜 |
| 触点材料 | DIN-等级 黄铜 |
| 壳体材料 | PPS (UL94V-0 阻燃) |
| 镀层选项 | 锡 / 镍 / 薄镀 金 (可定制) |
环境条件
| 温度范围 | -40 至 85 °C |
|---|---|
| 工作温度范围 | -40 ℃ ~ +105 ℃ |
| 储存温度 | -25 ℃ ~ +85 ℃ |
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 插针配置 | 1*4P, 单排 |
| 配对触点类型 | 圆形 母端 插座, 黄铜 材料 |
| 波峰焊条件 | 260 ℃, 最大 10 秒 保持时间 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.54 mm (0.100 英寸)。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: 通孔 (THT) 用于 PCB. 安装空间和配对结构按这一配置核对。
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
材料是什么？
材料: 塑料.
