间距
2.0 mm
排母连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排母连接器 · 2.0 mm · 端接方式 焊接
系列参数范围：间距: 2.0 mm · 安装方式: SMT 表面贴装; 可选 直式/直角 变体
支持询价与选型协同
- 间距
- 2.0 mm
- 安装方式
- SMT 表面贴装; 可选 直式/直角 变体
- 端接方式
- 焊接
- 材料
- 塑料
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排母连接器，排母连接器。系列配置参数：间距: 2.0 mm；安装方式: SMT 表面贴装; 可选 直式/直角 变体；端接方式: 焊接。
提交此产品的选型需求产品特点
安装方式
SMT 表面贴装; 可选 直式/直角 变体
端接方式
焊接
材料
塑料
温度范围
-40 至 85 °C

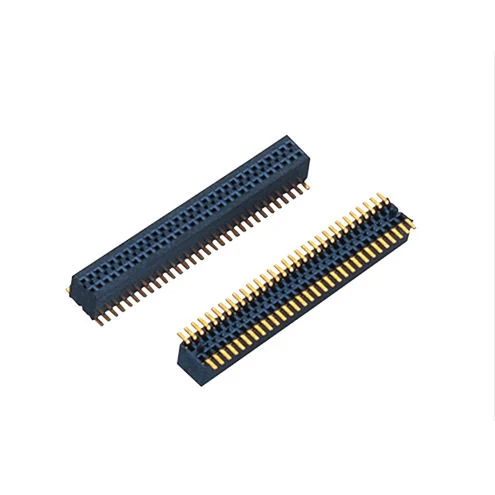

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 端接方式 | 焊接 |
|---|---|
| 耐久性 | 高 |
| 间距 | 2.0 mm |
| 插拔循环次数 | ≥500 次循环 |
| 端子保持力 | 符合 IPC-610 装配 标准 |
| 安装方式 | SMT 表面贴装; 可选 直式/直角 变体 |
电气与信号
| 额定电流 | 1 A 每针 |
|---|---|
| 额定电压 | 250 V AC/DC |
| 接触电阻 | ≤ 20 mΩ |
| 绝缘电阻 | > 1000 MΩ |
| 耐电压 | 800 V AC (1 min) |
材料与表面
| 材料 | 塑料 |
|---|---|
| 接触针材料 | 磷青铜 |
| 触点材料 | 黄铜 |
| 触点镀层 | 镀金 覆盖于 / 超过 镍; 定制 镀金厚度 可提供 |
| 绝缘壳体 | 高温热塑性塑料, UL94V-0 等级 |
环境条件
| 温度范围 | -40 至 85 °C |
|---|---|
| 工作温度 | -25 ℃ ~ +85 ℃ |
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 排数 × 位数 | 2 × 40 针脚 |
| 回流焊 | 峰值温度 260 ℃, 最大 10 秒 暴露; 遵循 SMT 回流 曲线 / 外形 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.0 mm。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: SMT 表面贴装; 可选 直式/直角 变体. 安装空间和配对结构按这一配置核对。
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
材料是什么？
材料: 塑料.
