间距
2.5 mm
排母连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排母连接器 · 2.5 mm · 触点数量: 4P (母端)
系列参数范围：间距: 2.5 mm · 针脚数: 4P (母端)
支持询价与选型协同
- 间距
- 2.5 mm
- 针脚数
- 4P (母端)
- 安装形式
- SMT 表面贴装
- 端接方式
- 焊接
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排母连接器，排母连接器。系列配置参数：间距: 2.5 mm；针脚数: 4P (母端)；安装形式: SMT 表面贴装。
提交此产品的选型需求产品特点
针脚数
4P (母端)
安装形式
SMT 表面贴装
端接方式
焊接
材料
塑料

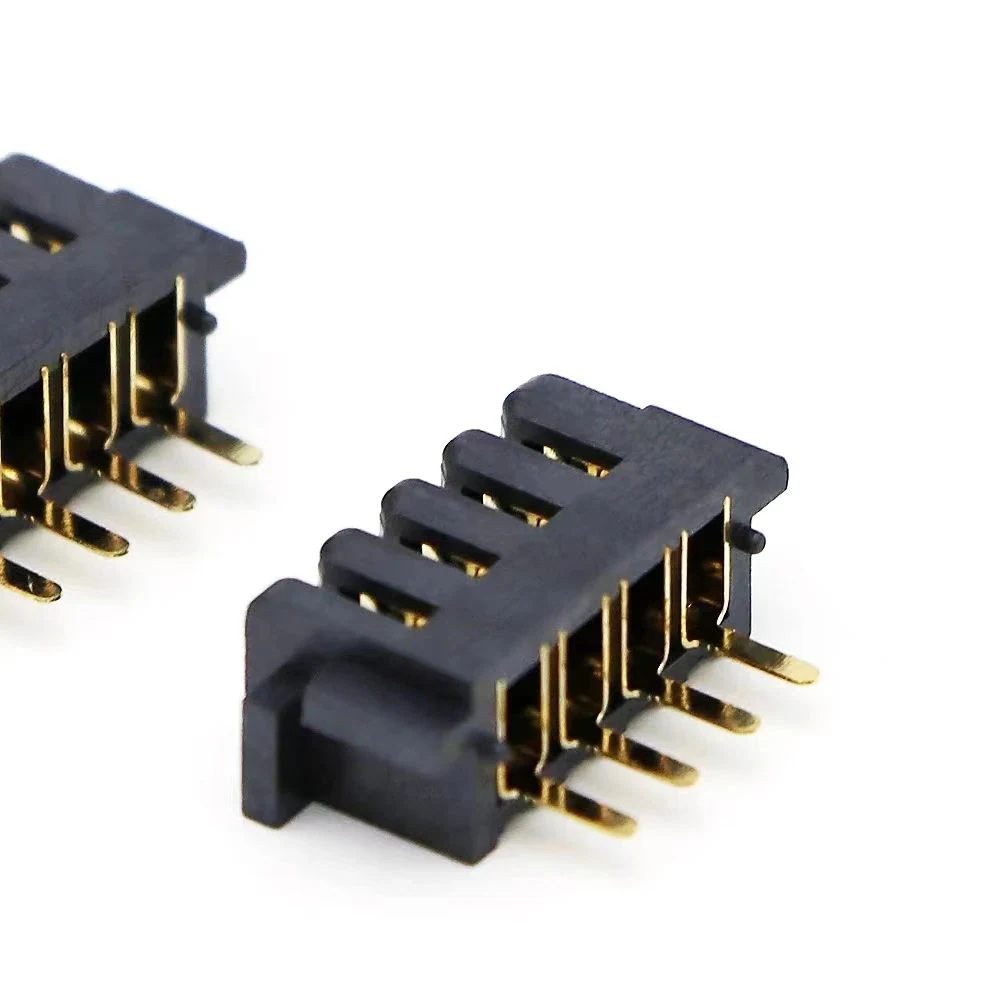

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 端接方式 | 焊接 |
|---|---|
| 耐久性 | 高 |
| 间距 | 2.5 mm |
| 针脚数 | 4P (母端) |
| 安装形式 | SMT 表面贴装 |
| 插拔循环次数 | 5000 次循环 (最小.) |
| 触点保持力 | ≥ 500 g 每针 |
电气与信号
| 额定电流 | 3 A 每针 (连续) |
|---|---|
| 额定电压 | 30 V DC |
| 接触电阻 | ≤ 30 mΩ |
| 绝缘电阻 | ≥ 1000 MΩ |
| 耐受电压 | 250 V AC / 1 min |
材料与表面
| 材料 | 塑料 |
|---|---|
| 接触针材料 | 磷青铜 |
| 壳体材料 | 高温热塑性塑料 UL94-V0 |
| 触点材料 | 磷青铜 |
| 触点镀层 | 镀金 接触区 |
环境条件
| 温度范围 | -40 至 85 °C |
|---|---|
| 工作温度 | -30 ℃ ~ +80 ℃ |
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 插合方向 | 立式 配合 |
| 手工焊接 | ≤ 350 ℃, 焊接 时间 ≤ 3 s |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.5 mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚数：4P (母端)。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装形式: SMT 表面贴装. 安装空间和配对结构按这一配置核对。
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
