间距
0.5mm

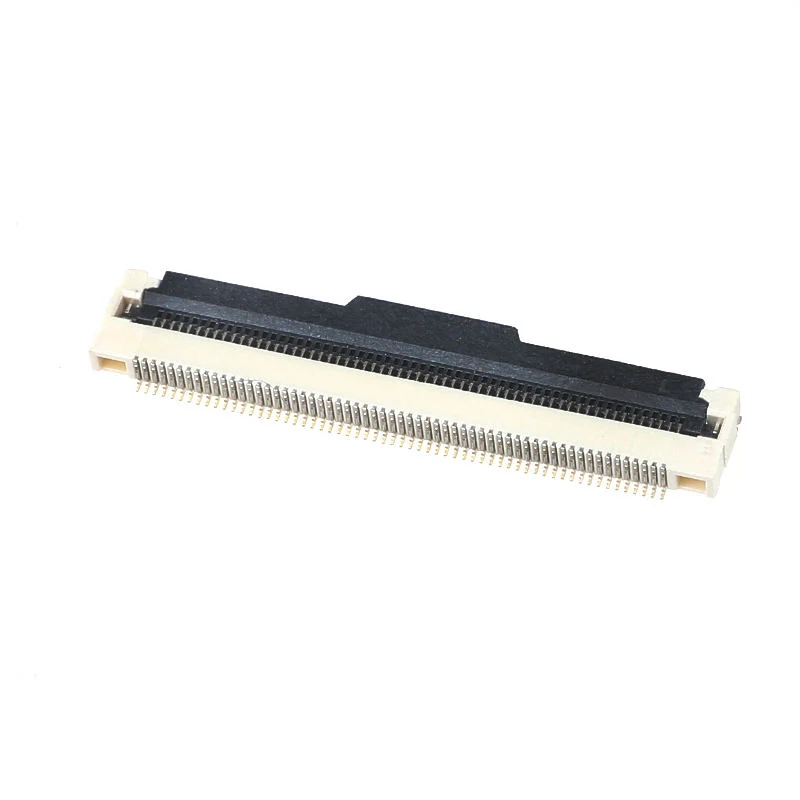

FPC / FFC 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
FPC / FFC 连接器 · 0.5mm · SMT 表面贴装
系列参数范围：间距: 0.5mm · 安装方式: SMT 表面贴装
支持询价与选型协同
- 间距
- 0.5mm
- 安装方式
- SMT 表面贴装
- 材料
- LCP
- 高度
- 2.2
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
FPC / FFC 连接器，FPC / FFC 连接器。系列配置参数：间距: 0.5mm；安装方式: SMT 表面贴装；材料: LCP。
提交此产品的选型需求产品特点
安装方式
SMT 表面贴装
材料
LCP
高度
2.2
镀层
镀金
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 0.5mm |
|---|---|
| 高度 | 2.2 |
| 间距 | 0.5 mm |
| 总高度 | 2.2 mm |
| 安装方式 | SMT 表面贴装 |
| 锁紧方式 | 蝶式 翻盖 ZIF |
| 可选针位数 | 4-60P 可定制 |
| 插拔循环次数 | 最小. 30 次 |
电气与信号
| 额定电流 | 0.5 A 每针 |
|---|---|
| 额定电压 | 50 V AC |
| 接触电阻 | ≤50 mΩ (初始) |
| 绝缘电阻 | ≥1000 MΩ |
导线与线缆
| 适用线缆厚度 | 0.3 mm ±0.03 mm (FPC / FFC) |
|---|
材料与表面
| 材料 | LCP |
|---|---|
| 镀层 | 镀金 |
| 端子材料 | 黄铜 |
| 触点材料 | 磷青铜 |
| 触点镀层 | 接触区: 金镀层 覆盖于 / 超过 镍底层; 焊接 区域: 锡镀层 |
环境条件
| 工作温度 | -40 ℃ ~ +85 ℃ |
|---|
其他技术参数
| 类型 | 锁扣 |
|---|---|
| 壳体 / 驱动件 | LCP 高温树脂, UL94V-0, 无卤 |
| 无铅回流焊 | 峰值温度 ≤260 ℃; 10-30 s 在 峰值; 最大 2 回流 次循环 |
| 手工焊接 | 最大 320 ℃, ≤3 秒 每 点; 避免接触塑料壳体 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：0.5mm。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: SMT 表面贴装. 安装空间和配对结构按这一配置核对。
材料是什么？
材料: LCP.
高度是什么？
高度: 2.2.
