触点数量
8 针脚 (信号 + 检测 开关)
Micro SD / TF 卡座

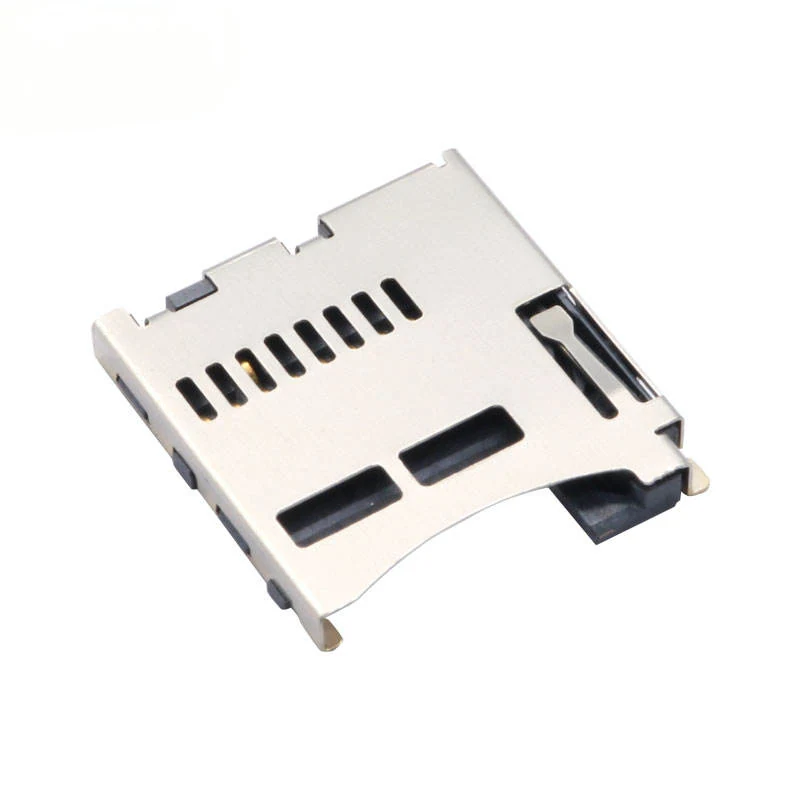

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
I/O 与数据接口
Micro SD / TF 卡座 · 触点数量: 8 针脚 (信号 + 检测 开关) · SMT 直角
系列参数范围：触点数量: 8 针脚 (信号 + 检测 开关) · 安装形式: SMT 直角
支持询价与选型协同
- 触点数量
- 8 针脚 (信号 + 检测 开关)
- 安装形式
- SMT 直角
- 额定电压
- 100 V DC
- 单个触点额定电流
- 0.5 A 最大
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
Micro SD / TF 卡座，Micro SD / TF 卡座。系列配置参数：触点数量: 8 针脚 (信号 + 检测 开关)；安装形式: SMT 直角；额定电压: 100 V DC。
提交此产品的选型需求产品特点
安装形式
SMT 直角
额定电压
100 V DC
单个触点额定电流
0.5 A 最大
材料
塑料
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 触点数量 | 8 针脚 (信号 + 检测 开关) |
|---|---|
| 安装形式 | SMT 直角 |
| 间距 | 1.10 mm |
| 外形尺寸 | 14.0 mm ×15.2 mm ×1.88 mm |
| 插拔循环次数 | 最小 5,000 插芯-弹出 次循环 |
电气与信号
| 单个触点额定电流 | 0.5 A 最大 |
|---|---|
| 额定电压 | 100 V DC |
| 初始接触电阻 | ≤100 mΩ |
| 绝缘电阻 | ≥1000 MΩ |
| 耐电压 | AC 500 V rms, 1 min |
材料与表面
| 镀层 | 锡镀层 |
|---|---|
| 材料 | 塑料 |
| 接触针材料 | 磷青铜 |
| 绝缘体材料 | LCP, UL94V-0 |
| 触点材料 | 磷青铜 / 铜合金 |
| 触点镀层 | 金镀层 覆盖于 / 超过 镍 在 配合区; 锡 在 焊接 端子 |
环境条件
| 工作温度 | -20 ℃ ~ +85 ℃ |
|---|---|
| 储存温度 | -40 ℃ ~ +85 ℃ |
其他技术参数
| 触点 | 黄铜镀金，镀层厚度超过 50U |
|---|---|
| 配对接口 | Micro SD / TF 卡 |
| 操作方式 | 推入-推入 (按压锁扣 / 按压弹出) |
| 壳体 | 不锈钢 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
触点数量：8 针脚 (信号 + 检测 开关)。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装形式: SMT 直角. 安装空间和配对结构按这一配置核对。
电压参数及适用标准是什么？
额定电压: 100 V DC; 耐电压: AC 500 V rms, 1 min. 请保持各项标准、类别与测试条件对应。
电流参数及对应条件是什么？
单个触点额定电流: 0.5 A 最大. 请保持各项标准、类别与测试条件对应。
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
