间距
3.96 mm
排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排针连接器 · 3.96 mm · 触点数量: 06~80 针脚
系列参数范围：间距: 3.96 mm · 针脚: 06~80 针脚
支持询价与选型协同
- 间距
- 3.96 mm
- 针脚
- 06~80 针脚
- 安装方式
- 直式 通孔 (标准); 直角 / SMT 可选
- 壳体
- PBT UL94V-0 / PA6T
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 3.96 mm；针脚: 06~80 针脚；安装方式: 直式 通孔 (标准); 直角 / SMT 可选。
提交此产品的选型需求产品特点
针脚
06~80 针脚
安装方式
直式 通孔 (标准); 直角 / SMT 可选
壳体
PBT UL94V-0 / PA6T
触点镀层
选择性薄镀金

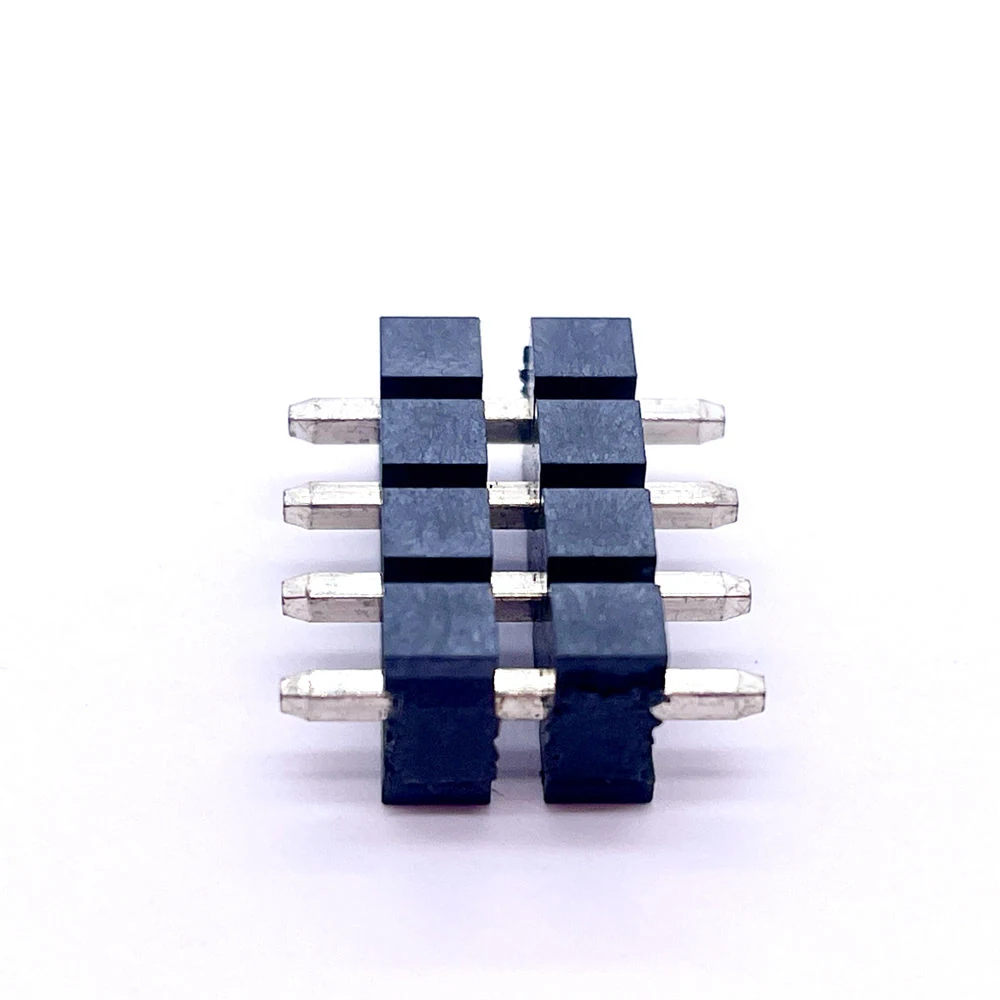

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 针脚 | 06~80 针脚 |
|---|---|
| 接口性别 | 公端 |
| 间距 | 3.96 mm |
| 针脚数 | 4P, 单排 |
| 安装方式 | 直式 通孔 (标准); 直角 / SMT 可选 |
| 插拔循环次数 | ≥300 次循环 |
| 插针尺寸 | 标准 1.14 mm 方形 针脚 |
电气与信号
| 额定电流 | 7 A 最大 每针 |
|---|---|
| 额定电压 | 250V AC |
| 接触电阻 | ≤20 mΩ 最大 |
| 绝缘电阻 | ≥1000 MΩ 最小 |
| 耐电压 | AC 500V, 1 min 无击穿 |
材料与表面
| 壳体 | PBT UL94V-0 / PA6T |
|---|---|
| 触点镀层 | 选择性薄镀金 |
| 针脚材料 | 黄铜 |
| 绝缘体 | 双-塑料 构造 |
| 绝缘壳体 | PA66 / PA6T UL94 V-0, 双-塑料 堆叠式 结构 |
| 标准镀层 | 哑锡 覆盖于 / 超过 镍; 可选镀金 |
其他技术参数
| 触点本体 | 黄铜 |
|---|---|
| 焊接温度曲线 | 回流焊：最高 245 °C，保持时间 ≤5 s；手工焊接烙铁 ≤350 °C，避免长时间局部加热；按 IPC‑A‑610 验收标准 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：3.96 mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚：06~80 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: 直式 通孔 (标准); 直角 / SMT 可选. 安装空间和配对结构按这一配置核对。
壳体是什么？
壳体: PBT UL94V-0 / PA6T.
