间距
2.0 mm
排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排针连接器 · 2.0 mm · 触点数量: 06~80 针脚 · 触点材料 黄铜
系列参数范围：间距: 2.0 mm · 针脚: 06~80 针脚
支持询价与选型协同
- 间距
- 2.0 mm
- 针脚
- 06~80 针脚
- 安装方式
- 直角 弯曲 通孔 / 可选 SMT
- 壳体
- PBT UL94V-0 / PA6T
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 2.0 mm；针脚: 06~80 针脚；安装方式: 直角 弯曲 通孔 / 可选 SMT。
提交此产品的选型需求产品特点
针脚
06~80 针脚
安装方式
直角 弯曲 通孔 / 可选 SMT
壳体
PBT UL94V-0 / PA6T
触点镀层
选择性薄镀金

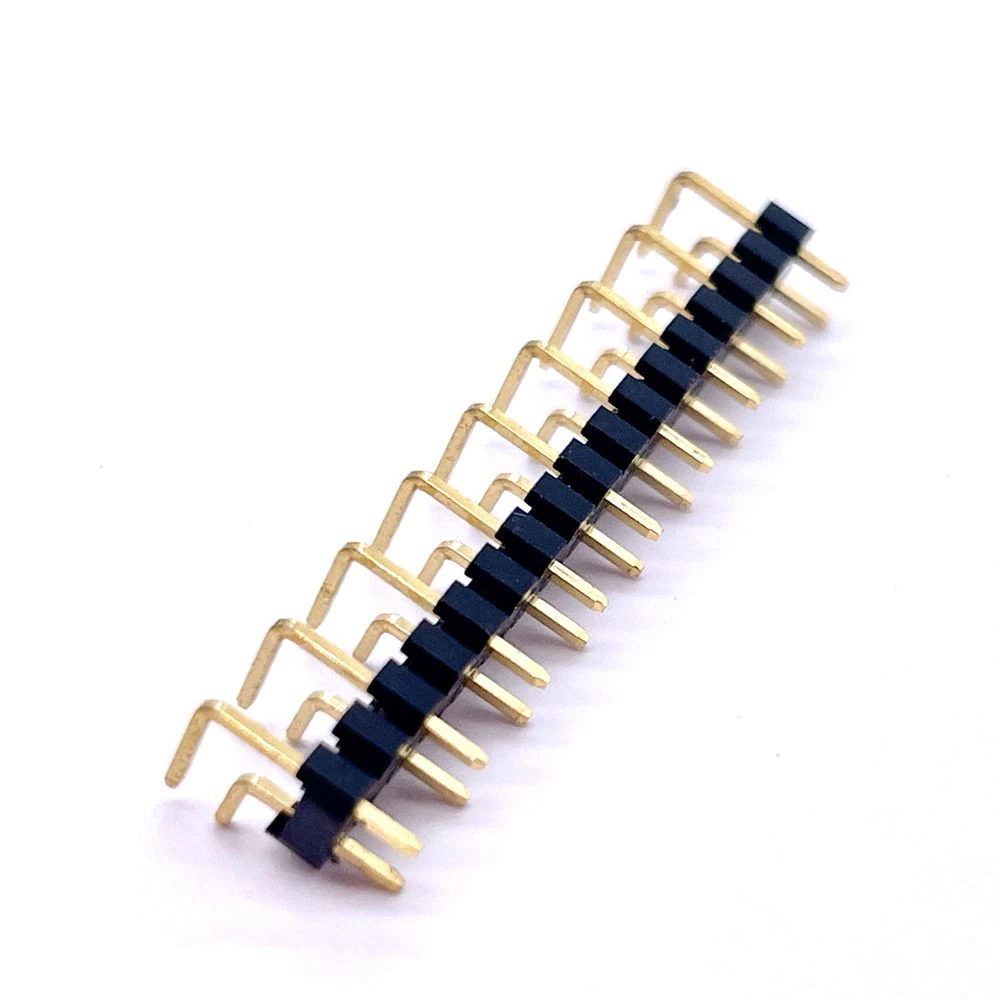

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 针脚 | 06~80 针脚 |
|---|---|
| 接口性别 | 公端 |
| 间距 | 2.0 mm |
| 插拔循环次数 | ≥300 次循环 |
| 插针尺寸 | 方形 针脚 0.5 mm (可定制) |
| 安装方式 | 直角 弯曲 通孔 / 可选 SMT |
电气与信号
| 额定电流 | 2.0 A 每针 |
|---|---|
| 额定电压 | 250 V AC |
| 接触电阻 | ≤20 mΩ 最大 |
| 绝缘电阻 | ≥1000 MΩ @100V DC |
| 耐受电压 | 500 V AC, 1 min |
材料与表面
| 壳体 | PBT UL94V-0 / PA6T |
|---|---|
| 触点镀层 | 选择性薄镀金 |
| 触点材料 | 黄铜 |
| 壳体材料 | PBT / PA6T UL94V-0 耐高温塑料 |
| 触点镀层 | 镍底层 + 一次工艺 金镀层 (镀金厚度 可定制) |
环境条件
| 工作温度 | -40 ℃ ~ +105 ℃ |
|---|
其他技术参数
| 插针配置 | 双 排, 2*9针脚 |
|---|
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.0 mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚：06~80 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: 直角 弯曲 通孔 / 可选 SMT. 安装空间和配对结构按这一配置核对。
壳体是什么？
壳体: PBT UL94V-0 / PA6T.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
