间距
2.54 mm (0.1") 排 × 列
排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排针连接器 · 2.54 mm (0.1") 排 × 列 · 触点数量: 06~80 针脚
系列参数范围：间距: 2.54 mm (0.1") 排 × 列 · 针脚: 06~80 针脚
支持询价与选型协同
- 间距
- 2.54 mm (0.1") 排 × 列
- 针脚
- 06~80 针脚
- 壳体
- PBT UL94V-0 / PA6T
- 触点镀层
- 选择性薄镀金
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 2.54 mm (0.1") 排 × 列；针脚: 06~80 针脚；壳体: PBT UL94V-0 / PA6T。
提交此产品的选型需求产品特点
针脚
06~80 针脚
壳体
PBT UL94V-0 / PA6T
触点镀层
选择性薄镀金
接口类型
SMD

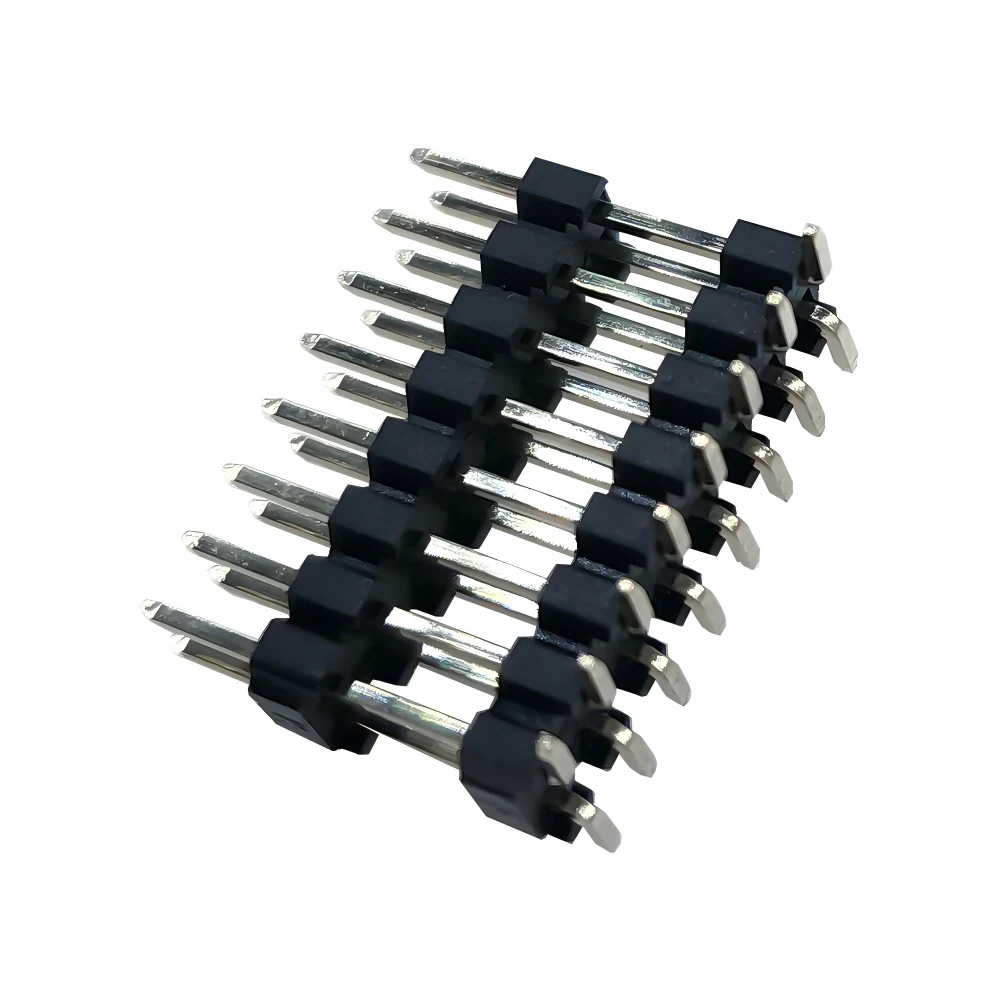

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 针脚 | 06~80 针脚 |
|---|---|
| 间距 | 2.54 mm (0.1") 排 × 列 |
| 插针形状 / 尺寸 | 方形 Ø0.64 mm 黄铜 C2680 |
| 绝缘体高度 | 2.5 mm (默认) / 2.0 / 4.3 mm |
| 插拔循环次数 | ≥ 100 (薄金镀层) / 500+ (30µ" 金) |
电气与信号
| 额定电流 | 3.0 A 每针 |
|---|---|
| 额定电压 | 250 V AC/DC (/Würth) |
| 接触电阻 | ≤ 20 mΩ |
| 绝缘电阻 | ≥ 1000 MΩ @ 500 V DC |
| 耐受电压 | 1000 V AC/最小 (/) / 600 V (Würth) / 500 V |
材料与表面
| 壳体 | PBT UL94V-0 / PA6T |
|---|---|
| 触点镀层 | 选择性薄镀金 |
| 镀层 | 薄金镀层 0.05µm 覆盖于 / 超过 50µ" Ni / 选择性 30µ" (0.76µm) / 全面哑锡 |
| 绝缘体材料 | PA6T 黑色 UL94 V-0 (默认) / LCP+30%GF / PBT+GF |
其他技术参数
| 接口类型 | SMD |
|---|---|
| 方向 | 直式 立式 SMT (180° SMD), 鸥翼形 引脚尾部 |
| 焊脚类型 | 鸥翼形 SMD (弯曲 90° 向外), 焊盘 间距 2.54mm |
| 定位柱 | 可选 Ø1.5 mm PA6T 凸台 ( 类别) |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.54 mm (0.1") 排 × 列。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚：06~80 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
壳体是什么？
壳体: PBT UL94V-0 / PA6T.
触点镀层是什么？
触点镀层: 选择性薄镀金.
