间距
2.00 mm ±0.05 mm

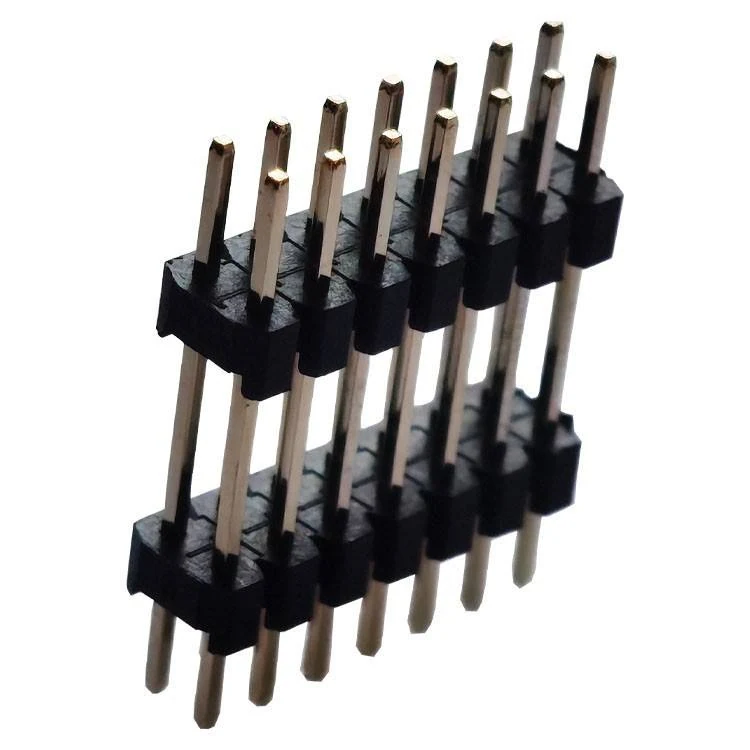

排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排针连接器 · 2.00 mm ±0.05 mm · 触点数量: 06~80 针脚
系列参数范围：间距: 2.00 mm ±0.05 mm · 针脚: 06~80 针脚
支持询价与选型协同
- 间距
- 2.00 mm ±0.05 mm
- 针脚
- 06~80 针脚
- 安装方式
- 通孔 (直式 / 直角); SMT 可选
- 壳体
- PBT UL94V-0 / PA6T
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 2.00 mm ±0.05 mm；针脚: 06~80 针脚；安装方式: 通孔 (直式 / 直角); SMT 可选。
提交此产品的选型需求产品特点
针脚
06~80 针脚
安装方式
通孔 (直式 / 直角); SMT 可选
壳体
PBT UL94V-0 / PA6T
触点镀层
选择性薄镀金
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 针脚 | 06~80 针脚 |
|---|---|
| 间距 | 2.00 mm ±0.05 mm |
| 位数 | 2-40P 可配置 |
| 插拔循环次数 | ≥500 次循环 |
| 安装方式 | 通孔 (直式 / 直角); SMT 可选 |
电气与信号
| 额定电流 | 2 A 每针 |
|---|---|
| 额定电压 | 250 V AC |
| 最大接触电阻 | ≤20 mΩ |
| 最小绝缘电阻 | ≥1000 MΩ |
| 耐电压 | AC 500 V / 1 min |
材料与表面
| 壳体 | PBT UL94V-0 / PA6T |
|---|---|
| 触点镀层 | 选择性薄镀金 |
| 壳体材料 | PA6T, UL94V-0 阻燃 黑色 |
| 触点材料 | 黄铜 / 磷青铜 |
| 镀层 | 镍底层加接触区镀金，可定制金层厚度 |
环境条件
| 工作温度 | -40 ℃ ~ +105 ℃ |
|---|
其他技术参数
| 接口类型 | SMD |
|---|---|
| 排数 | 双排 |
| 回流焊上限 | 260 ℃, 10 秒 峰值 暴露 Harwin |
| 焊接指南 | 避免在峰值温度长时间停留；焊接后尽量减少助焊剂残留 |
