间距
0.8mm-2.54mm
排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器

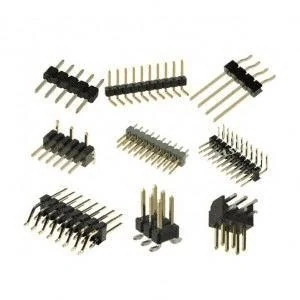

排针连接器 · 0.8mm-2.54mm · 触点数量: 2-50p
系列参数范围：间距: 0.8mm-2.54mm · 针脚: 2-50p
支持询价与选型协同
- 间距
- 0.8mm-2.54mm
- 针脚
- 2-50p
- 安装方式
- SMT /DIP
- 壳体
- 聚酯(UL94V-0)
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 0.8mm-2.54mm；针脚: 2-50p；安装方式: SMT /DIP。
提交此产品的选型需求产品特点
针脚
2-50p
安装方式
SMT /DIP
壳体
聚酯(UL94V-0)
颜色
黑色
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 接口性别 | 公端 |
|---|---|
| 针脚 | 2-50p |
| 插拔循环次数 | 5000 次循环 最小 |
| 间距 | 0.8mm-2.54mm |
| 安装方式 | SMT /DIP |
| 位数 | 2-50针脚 |
| 插入力 | 20gf/针脚 最小 |
| 接口性别 | 母端 |
电气与信号
| 额定电流 | 1.0A AC |
|---|---|
| 额定电压 | 50V AC/DC |
| 接触电阻 | 20m ohms 最大 |
| 绝缘电阻 | 1000m ohms 最小 |
| 耐电压 | 500V/1min AC |
材料与表面
| 颜色 | 黑色 |
|---|---|
| 壳体 | 聚酯(UL94V-0) |
环境条件
| 工作温度 | -40至 +105℃ |
|---|
其他技术参数
| 触点 | 黄铜 |
|---|
图纸与技术资料
选型常见问题
连接间距是多少？
间距：0.8mm-2.54mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚：2-50p。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: SMT /DIP. 安装空间和配对结构按这一配置核对。
壳体是什么？
壳体: 聚酯(UL94V-0).
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
