间距
9.5 mm
排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排针连接器 · 9.5 mm · 触点数量: 06~80 针脚
系列参数范围：间距: 9.5 mm · 针脚: 06~80 针脚
支持询价与选型协同
- 间距
- 9.5 mm
- 针脚
- 06~80 针脚
- 安装方式
- 90-度 DIP 通孔
- 壳体
- PBT UL94V-0 / PA6T
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 9.5 mm；针脚: 06~80 针脚；安装方式: 90-度 DIP 通孔。
提交此产品的选型需求产品特点
针脚
06~80 针脚
安装方式
90-度 DIP 通孔
壳体
PBT UL94V-0 / PA6T
触点镀层
选择性薄镀金

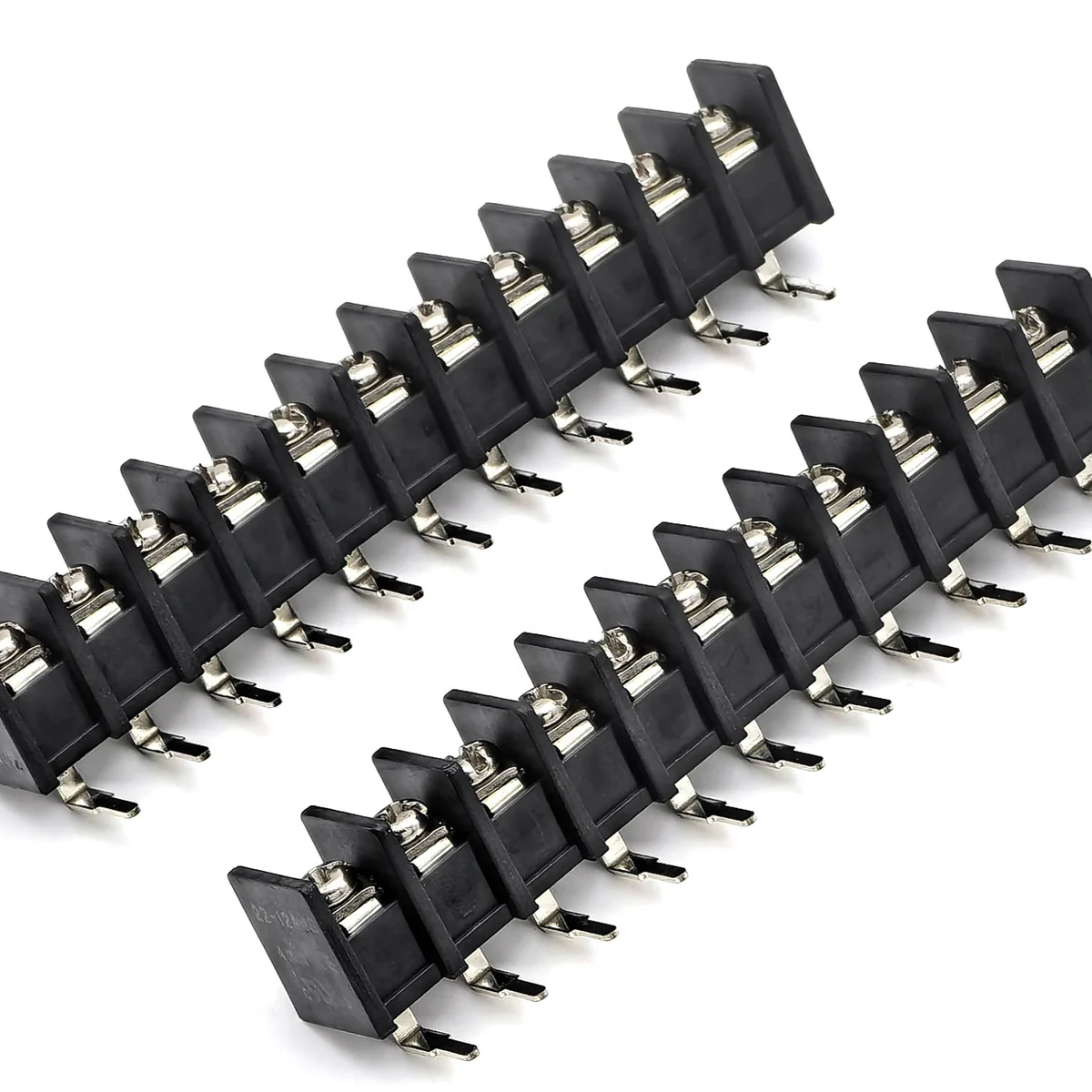

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 针脚 | 06~80 针脚 |
|---|---|
| 间距 | 9.5 mm |
| 安装方式 | 90-度 DIP 通孔 |
| 推荐剥线长度 | 6-7 mm |
| 机械耐久性 | 500 插入-拔出 次循环 |
电气与信号
| 额定电压 | 300 V AC/DC |
|---|---|
| 额定电流 | 25 A |
| 耐电压 | AC 2000 V / 1 min |
| 接触电阻 | ≤ 20 mΩ |
| 绝缘电阻 | ≥ 500 MΩ @ DC500V |
导线与线缆
| 推荐线规 | 22-12 AWG (0.5-4.0 mm²) |
|---|
材料与表面
| 壳体 | PBT UL94V-0 / PA6T |
|---|---|
| 触点镀层 | 选择性薄镀金 |
| 壳体颜色 | 黑色 |
| 壳体材料 | PA66, UL94V-0 |
| 触点材料 | 黄铜, 镀锡 |
环境条件
| 工作温度 | -40 ℃ ~ +105 ℃ |
|---|---|
| 储存温度 | -45 ℃ ~ +110 ℃ |
其他技术参数
| 接口类型 | SMD |
|---|---|
| 焊接类型 | 波峰焊 / 手工焊接 |
| 峰值焊接温度 | 250 ℃ 最大 |
| 焊接时间 | ≤5 秒 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：9.5 mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚：06~80 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: 90-度 DIP 通孔. 安装空间和配对结构按这一配置核对。
壳体是什么？
壳体: PBT UL94V-0 / PA6T.
